Un câble blindé comporte un écran conducteur autour des conducteurs actifs, destiné notamment à réduire le champ électrique 50 Hz autour du câble. Son choix dépend de la section, du nombre de conducteurs, du circuit concerné et du mode de pose. Le raccordement de l’écran doit être réalisé conformément à la conception du câble, aux préconisations du fabricant et aux règles applicables à l’installation électrique.
Un câble blindé ressemble à un câble ordinaire auquel un écran conducteur a été ajouté autour des conducteurs. Ce détail change deux éléments : la manière de le raccorder et le résultat obtenu sur les champs électriques de l’installation. Voici comment choisir sa section, respecter les contraintes de pose et garantir son efficacité.

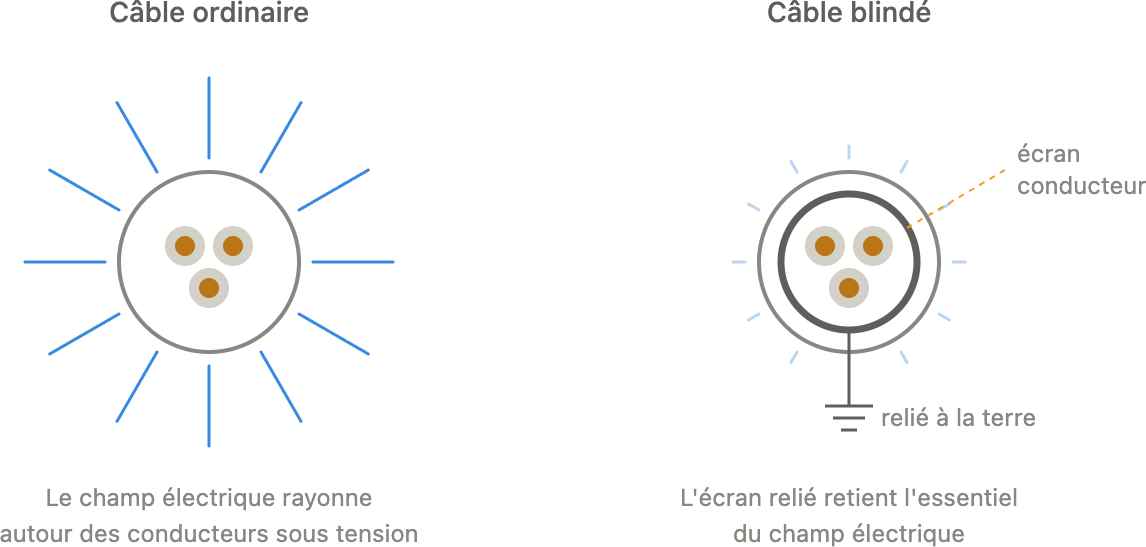

Qu’est-ce qu’un câble blindé et à quoi sert le blindage ?

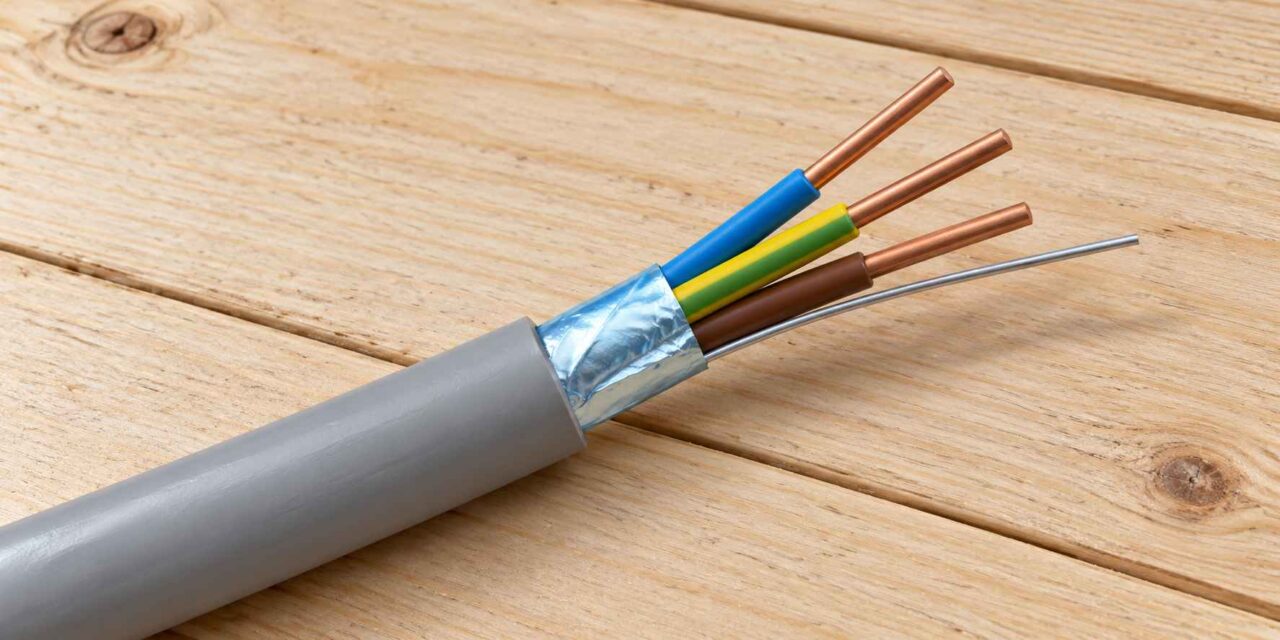

Un câble blindé est un câble électrique entouré d’un écran conducteur, généralement en aluminium ou en tresse de cuivre. Cet écran enveloppe les conducteurs actifs sans les toucher et agit comme une barrière contre le champ électrique émis par le câble le long de son parcours.
Dans une installation domestique, un conducteur sous tension génère un champ électrique à 50 Hz même lorsqu’aucun appareil ne consomme de courant. Dans l’usage présenté ici, l’écran conducteur du câble vise notamment à réduire le champ électrique à basse fréquence autour de son parcours lorsqu’il est installé et raccordé conformément aux prescriptions du système.
Un câble blindé destiné à cet usage ne doit toutefois pas être confondu avec une solution de blindage des champs magnétiques à 50 Hz. Son blindage agit sur le champ électrique, même si les conducteurs torsadés à l’intérieur du câble permettent, quant à eux, une forte réduction du champ magnétique rayonné. Pour une protection complète contre les champs magnétiques, d’autres contraintes physiques entrent en jeu et peuvent nécessiter des matériaux et une conception spécifiques.
Comment choisir la section d’un câble blindé ?
La présence d’un blindage ne dispense pas de respecter les règles de dimensionnement applicables au circuit. La section des conducteurs et la protection associée doivent notamment être adaptées au courant d’emploi, au mode de pose, à la longueur de la liaison et à la chute de tension admissible.
Les câbles blindés existent dans différentes sections et configurations selon les usages. L’écran de blindage ne remplace aucun des conducteurs nécessaires au fonctionnement et à la protection du circuit. Le nombre, la section et la fonction des conducteurs doivent donc être déterminés en fonction du circuit concerné et de son schéma électrique.
Pourquoi la reprise de masse conditionne-t-elle tout le résultat ?
À 50 Hz, le blindage d’un câble forme un écran conducteur autour des fils sous tension afin de réduire le champ électrique qu’ils produisent à l’extérieur. Son raccordement à la terre par le drain métallique, appelé ici « reprise de masse », maintient cet écran à un potentiel proche de celui de la terre. Les charges présentes sur le blindage s’ajustent aux variations de tension, avec un faible courant capacitif pouvant circuler dans cette liaison. Si le raccordement est absent ou défectueux, le blindage peut prendre un potentiel alternatif par couplage avec les fils et produire lui-même un champ électrique extérieur : la réduction recherchée peut alors être fortement dégradée. L’efficacité dépend donc de la continuité de l’écran et de sa connexion à la terre ; ce blindage ne garantit pas une réduction du champ magnétique à 50 Hz.
Cette intervention concernant l’installation électrique fixe et pouvant impliquer le conducteur de protection et la mise à la terre, elle doit être réalisée conformément aux règles de sécurité électrique applicables.
Câble rigide, fil à la coupe ou gaine préfilée : que choisir ?
Le format du câble blindé dépend du type de chantier et du mode de pose envisagé. Chaque configuration présente ses propres contraintes. Le choix du matériau repose donc sur les équipements existants et sur ceux qui doivent être créés.
| Circuit concerné | Format habituel | Point d’attention à la pose |
|---|---|---|
| Éclairage | Câble blindé | La reprise de masse se prévoit dès le tirage |
| Prises de courant | Câble blindé | Continuité du blindage sur tout le parcours |
| Circuit spécialisé | Câble blindé adapté à l’appareil | Dimensionnement fixé par les règles de l’installation |
| Rénovation en gaine existante | Fils blindés ou câbles blindés à tirer dans la gaine | Le diamètre de la gaine limite le remplissage |
| Neuf ou gros œuvre | Gaine préfilée blindée | Pose plus rapide, avec moins d’aléas de tirage |
| Tableau et dérivations | Boîtiers et boîtes blindés | Les jonctions constituent le maillon faible |
En rénovation
En rénovation, la solution dépend des gaines existantes, de leur diamètre, de leur accessibilité et du type de conducteur ou de câble blindé retenu. Le diamètre extérieur d’une référence blindée peut être supérieur à celui d’un conducteur standard de même section ; il faut donc vérifier sa compatibilité avec la gaine et les conditions de remplissage avant le tirage.
Lorsque l’objectif est de réduire le champ électrique dans certaines zones du logement, une mesure préalable peut aider à identifier les circuits à traiter en priorité. Consultez les fils blindés à la coupe pour comparer les références et leurs caractéristiques de pose.
En neuf
Sur un chantier neuf ou en gros œuvre, une gaine préfilée blindée peut simplifier la mise en œuvre en limitant les opérations de tirage sur le chantier. Sa pose doit néanmoins respecter les caractéristiques de la référence utilisée, notamment les conditions de cheminement, les rayons de courbure et les modalités de raccordement du blindage.
La terminaison et le raccordement de l’écran doivent être réalisés conformément aux prescriptions du fabricant et à la configuration de l’installation. Consultez les gaines blindées et préfilées pour comparer les références selon les sections et leurs conditions de pose.
Que faire des boîtes, des dérivations et des points de centre ?
Les jonctions interrompent la continuité du blindage. À chaque boîte de dérivation, l’écran s’arrête et le champ électrique peut rayonner si la jonction n’est pas traitée. Les boîtiers blindés prolongent l’écran du câble à travers la dérivation.
Un boîtier blindé est une boîte de dérivation faradisée qui possède un conducteur vert/jaune, assurant la continuité de l’écran d’une entrée à l’autre. Sur les câbles blindés, la liaison se fait par le drain métallique en contact avec l’écran ; sur les gaines blindées Flexaray, par le fil semi-conducteur intégré à la gaine. Ce fil se connecte au conducteur de terre vert/jaune disponible dans le boîtier blindé, qui est lui-même relié au conducteur de protection de l’installation.
Sans boîtier blindé, chaque dérivation crée une interruption sur le parcours. L’installation reste fonctionnelle, mais l’atténuation obtenue se limite aux tronçons sur lesquels le blindage demeure continu. Consultez les boîtiers et boîtes de dérivation blindés pour voir les configurations disponibles.
Faut-il blinder toute l’installation ou seulement certains circuits ?
Le blindage complet d’une installation représente un chantier conséquent et n’est pas systématiquement nécessaire. La démarche courante consiste à traiter en priorité les circuits qui desservent ou traversent les pièces dans lesquelles les occupants passent le plus de temps, comme les chambres, le bureau et le salon. On peut également compléter avec des interrupteurs automatiques de champ (IAC) ou des micro-modules pour les circuits qui ne sont pas en électricité blindée.
La mesure préalable du champ électrique dans chaque pièce permet de cibler les circuits concernés. Un mesureur de champ électrique à basse fréquence indique l’intensité du champ à différents endroits de la pièce et le long des murs. Cette approche évite de tout refaire et concentre les efforts là où ils produisent le plus d’effet. Mesurer le champ électrique avant et après permet de vérifier le résultat obtenu.

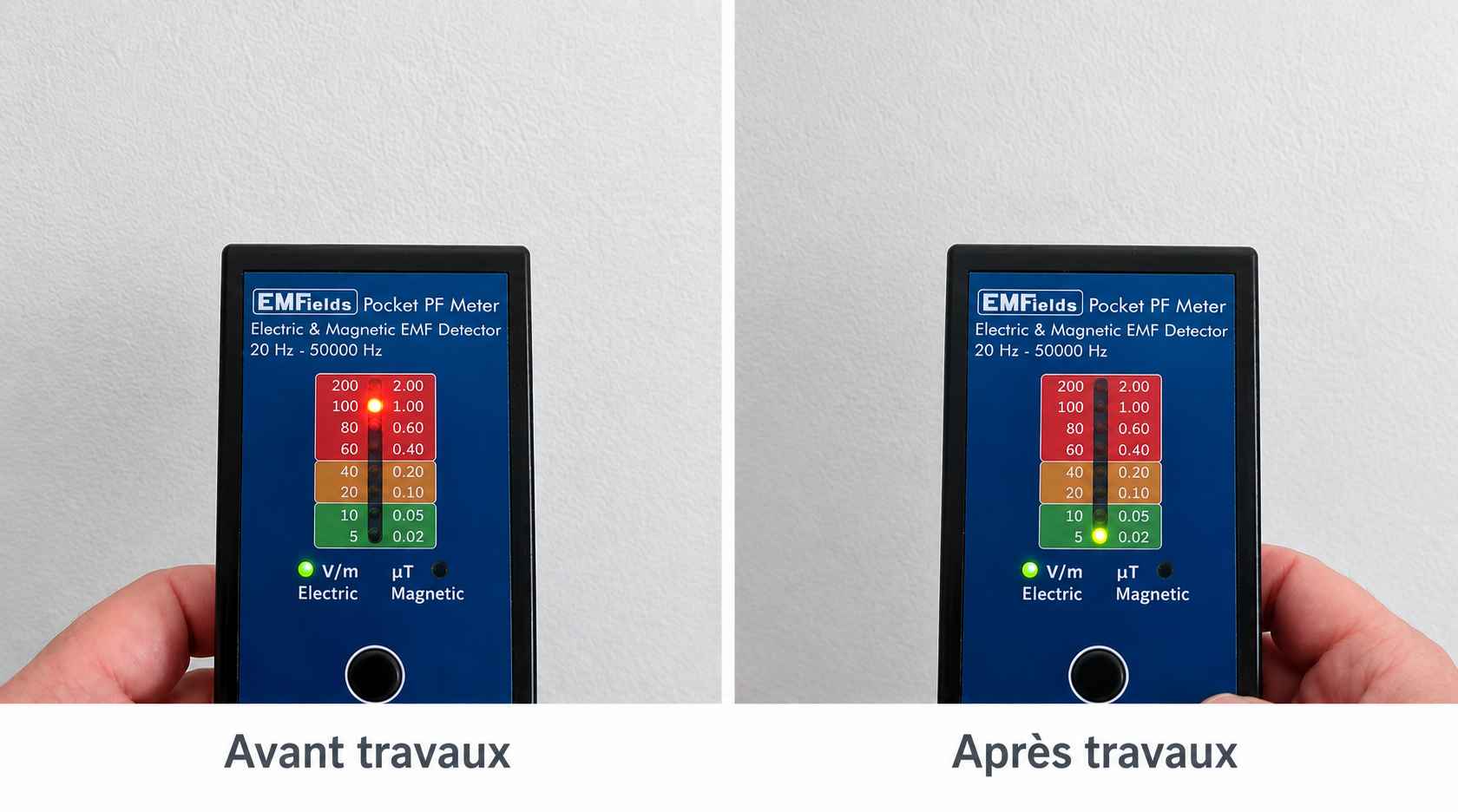

Comment vérifier le résultat après travaux ?
La détection du champ électrique avant et après les travaux constitue la seule vérification exploitable. Un détecteur de champ électrique à basse fréquence indique l’intensité du champ en volts par mètre aux endroits où vous passez du temps.
L’analyse s’effectue à hauteur de la tête de lit, du bureau et du canapé, ainsi que le long des murs où passent les câbles. Les valeurs sont relevées avant les travaux, puis le même parcours est reproduit après la pose et le raccordement du câblage blindé. La différence entre les deux séries de mesures indique l’atténuation obtenue.
Si les valeurs relevées après les travaux restent proches des valeurs initiales, quatre causes sont possibles :
- l’écran n’est pas raccordé à la terre ;
- une jonction interrompt la continuité ;
- le champ mesuré provient d’une source autre que les circuits traités ;
- l’installation présente une boucle de terre.
La vérification au multimètre de la continuité entre l’écran et la borne de terre permet d’éliminer la première hypothèse.
Les appareils de mesure peuvent être achetés ou loués selon la fréquence d’utilisation prévue. Louer un mesureur basses fréquences convient à une vérification ponctuelle après les travaux, tandis que l’achat se justifie si vous prévoyez plusieurs chantiers ou un suivi dans le temps.
Questions fréquentes
À quoi sert un câble blindé dans une installation électrique ?
L’écran conducteur qui entoure les conducteurs réduit le champ électrique émis par le câble le long de son parcours. Cette solution est utile sur les circuits qui traversent des pièces occupées. Le blindage ne traite pas le champ magnétique, qui relève d’un autre principe.
Un câble blindé fonctionne-t-il sans être raccordé ?
Les performances du blindage dépendent notamment de la conception du câble et de la manière dont son écran est raccordé à la terre. Pour les systèmes destinés à réduire le champ électrique à basse fréquence, il faut respecter le schéma de raccordement prévu par le fabricant. Un raccordement inadapté peut fortement réduire l’efficacité recherchée.
Peut-on poser du câble blindé en rénovation ?
Oui, généralement en tirant des fils blindés ou des câbles blindés dans les gaines existantes, à condition que leur diamètre le permette et qu’elles restent accessibles. Lorsque les gaines sont trop chargées ou inaccessibles, la gaine préfilée blindée s’utilise dans le cadre d’un nouveau passage.
Faut-il blinder toute l’installation ?
Ce n’est pas systématique. La démarche courante consiste à traiter en priorité les circuits qui desservent ou traversent les pièces où les occupants passent le plus de temps. Une mesure préalable du champ électrique permet de cibler les circuits concernés plutôt que de reprendre toute l’installation.
Qui peut poser un câblage blindé ?
L’intervention relève des compétences d’un électricien, car elle touche à l’installation fixe, à ses protections et à sa mise à la terre. Le choix des matériaux peut se préparer en amont, mais la pose et le raccordement doivent être réalisés par un professionnel qualifié.
