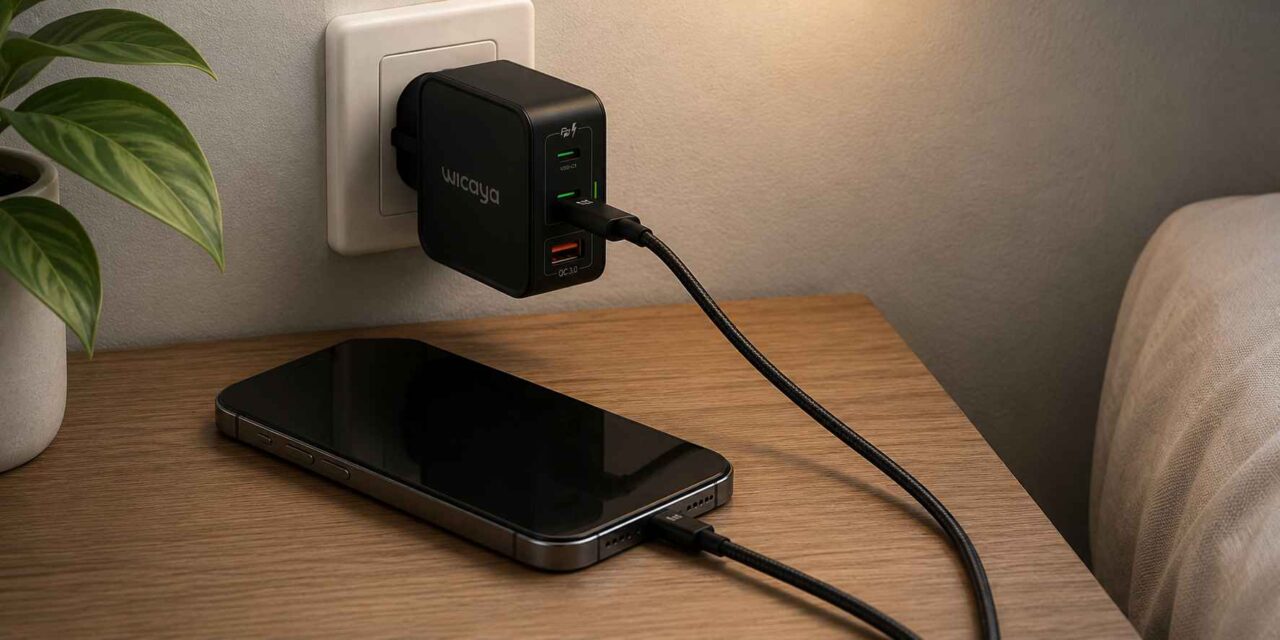

Un léger picotement peut parfois apparaître lorsque vous tenez un smartphone en charge ou lorsque vous vous trouvez à proximité de celui-ci. Cette sensation, souvent plus perceptible sur un contour métallique, résulte du champ électrique alternatif basse fréquence présent autour du téléphone lorsqu’il est en charge.
Un chargeur de téléphone avec prise de terre, ou un adaptateur conçu pour ajouter cette liaison, offre un chemin d’évacuation vers la terre. Il peut ainsi réduire la tension alternative présente sur l’appareil et diminuer le champ électrique basse fréquence 50 Hz autour du téléphone et de son câble.
Chez Geotellurique, nous privilégions une approche fondée sur la mesure : comprendre le phénomène, vérifier la présence d’une prise de terre fonctionnelle, puis mesurer l’effet réel de la solution mise en œuvre.
D’où vient le picotement ressenti pendant la charge ?
La majorité des petits chargeurs USB possèdent deux broches et ne sont pas raccordés au conducteur de protection. Beaucoup relèvent de la classe II, identifiable par le symbole des deux carrés imbriqués. Leur sécurité repose sur une isolation double ou renforcée.
L’absence de broche de terre n’est donc pas, à elle seule, un défaut. Elle peut néanmoins laisser apparaître un faible couplage électrique entre l’entrée secteur et la sortie USB.
Le rôle du couplage capacitif
Le couplage capacitif est un phénomène simple à comprendre. Un câble sous tension diffuse un champ électrique autour de lui, même sans consommation. Ce champ peut se transmettre à un objet proche, sans aucun contact direct. C’est ce qui se passe à l’intérieur du chargeur. Des composants de filtrage et de petites capacités parasites laissent circuler un courant alternatif très faible. La partie basse tension reste isolée du secteur, mais la masse du téléphone peut se retrouver à un potentiel légèrement différent de celui du sol. En clair, l’appareil se met à « flotter » à une petite tension.
Lorsque vous touchez l’appareil, votre corps crée momentanément un chemin vers la terre. Cette petite tension s’écoule alors à travers vous. C’est ce que l’on ressent parfois sur une partie métallique, sous la forme d’une légère vibration, d’un fourmillement discret ou d’un petit picotement.
La sensation varie selon plusieurs facteurs :
- le modèle de téléphone ou de tablette utilisé ;
- la présence de parties métalliques accessibles ;
- l’état du câble ;
- votre contact avec le sol ;
- l’environnement électrique de la pièce.
Un multimètre peut mettre en évidence les tensions induites, c’est-à-dire la différence de potentiel créée entre le corps et la terre sous l’effet du champ électrique alternatif basse fréquence généré par le chargeur. Cette mesure ne doit toutefois pas être confondue avec le très faible courant susceptible de circuler lors d’un contact. Dans une démarche d’hygiène électromagnétique, un appareil de mesure adapté permet également de mesurer le champ électrique basse fréquence autour du téléphone et de son cordon, avant et après la mise à la terre.

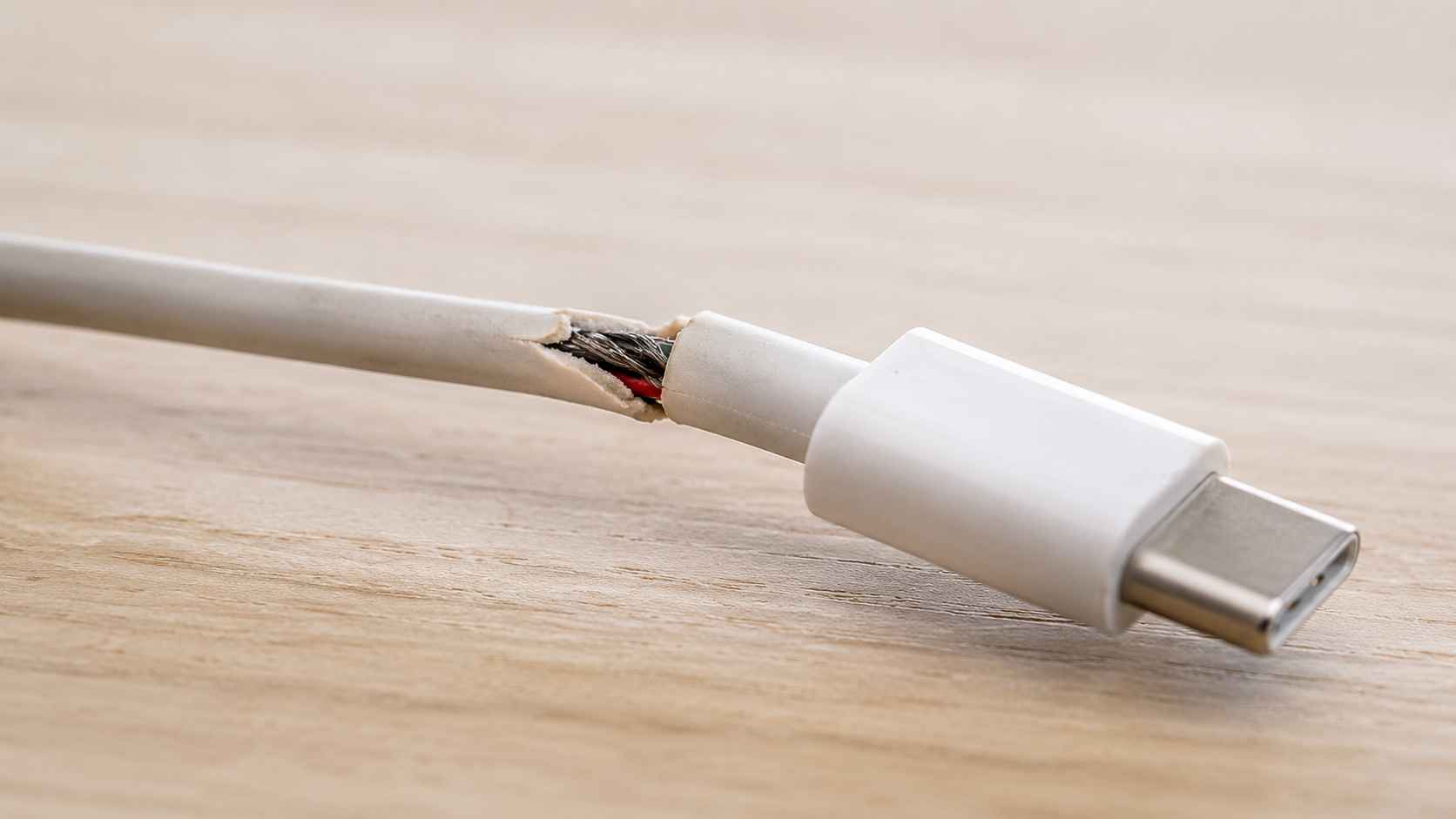

Quand faut-il débrancher immédiatement ?
Une sensation légère ne doit jamais conduire à banaliser une véritable décharge. Débranchez le matériel électrique si vous constatez une douleur, une étincelle, une surchauffe inhabituelle, une odeur de plastique chaud, un câble dénudé ou un boîtier fissuré.
Dans ce cas, la mise à la terre ne constitue pas une réparation. Le chargeur ou le câble doit être remplacé, et l’installation électrique contrôlée si le doute persiste.
Chez Geotellurique, notre priorité est de maintenir cette distinction claire : l’hygiène électromagnétique complète les règles de sécurité électrique, sans jamais s’y substituer.
Ce qu’une connexion à la terre peut réellement modifier
Relier la masse accessible de l’appareil à une terre fonctionnelle permet de rapprocher son potentiel de celui de la terre. Les faibles courants capacitifs disposent alors d’un chemin d’écoulement contrôlé.
Cette liaison peut réduire :
- la tension induite corporelle à proximité du téléphone ;
- Le champ électrique basse fréquence rayonné autour de l’appareil ;
- la sensation de picotement lorsqu’elle provient bien du potentiel flottant du chargeur.
Le résultat varie d’une installation à l’autre. Il dépend surtout des pollutions électriques présentes dans l’environnement, de la qualité de la mise à la terre et des appareils de mesure utilisés.
Chez Geotellurique, nous avons retenu une méthode simple : comparer les valeurs avant et après le raccordement. Cette vérification permet de mesurer l’effet réel sur votre propre matériel, sans transposer à votre situation un résultat obtenu dans un autre logement ou avec un chargeur différent.
La mise à la terre ne bloque pas les radiofréquences
Un chargeur relié à la terre agit sur les champs électriques liés à l’alimentation secteur. Il ne coupe pas ni ne réduit les signaux radio utilisés par le téléphone pour communiquer.
La mise à la terre ne supprime donc pas :
- la 4G ou la 5G ;
- le Wi-Fi ;
- le Bluetooth ;
- les émissions produites pendant un appel ;
- les échanges de données mobiles.
Cette différence entre basses fréquences et hautes fréquences est essentielle. Pour éloigner le smartphone de la tête pendant une conversation, une autre solution doit être envisagée. Nos oreillettes anti-ondes pour portables et smartphones répondent à ce besoin. Contrairement à des écouteurs stéréo classiques, où le fil conduit le son directement jusqu’à l’oreille, elles utilisent un tube d’air creux sur la partie proche de l’oreille. Le son voyage par ce tube d’air sur les derniers centimètres, ce qui éloigne toute source d’ondes de la tête.
La terre de la prise doit être contrôlée en premier
Une broche métallique visible ne garantit pas que le conducteur de protection soit réellement raccordé. Dans certains logements anciens, il peut être absent, interrompu ou mal connecté.
Avant d’utiliser un adaptateur de mise à la terre, il faut donc vérifier :
- la présence du conducteur de terre ;
- la cohérence du câblage ;
- si nécessaire, la résistance de la prise de terre ou, selon le contexte, de la boucle de défaut.
Un testeur à voyants permet un premier contrôle. Pour obtenir une mesure en ohms, un contrôleur plus complet est nécessaire. Notre gamme de mesureurs, telluromètres et testeurs de terre permet de choisir le niveau de vérification correspondant à votre besoin.
La vérification de la prise de terre fait partie des précautions essentielles que nous rappelons chez Geotellurique avant l’achat d’un cordon ou d’un adaptateur. Un accessoire de mise à la terre ne peut pas fonctionner correctement lorsque la broche utilisée n’est reliée à aucune terre fonctionnelle.
Il ne faut jamais improviser un branchement sur un radiateur, une canalisation, le neutre, une masse métallique non vérifiée ou une prise démontée. Seuls les accessoires conçus pour cet usage doivent être utilisés.
Quelle solution choisir selon son chargeur ?
Il n’est pas toujours nécessaire de remplacer l’ensemble de son matériel. Selon la connectique disponible, un adaptateur peut s’intercaler entre le bloc d’alimentation et le câble.
Le choix dépend principalement :
- du connecteur USB-A ou USB-C ;
- de la puissance de charge nécessaire ;
- de la compatibilité avec la charge rapide ;
- du nombre d’appareils à alimenter ;

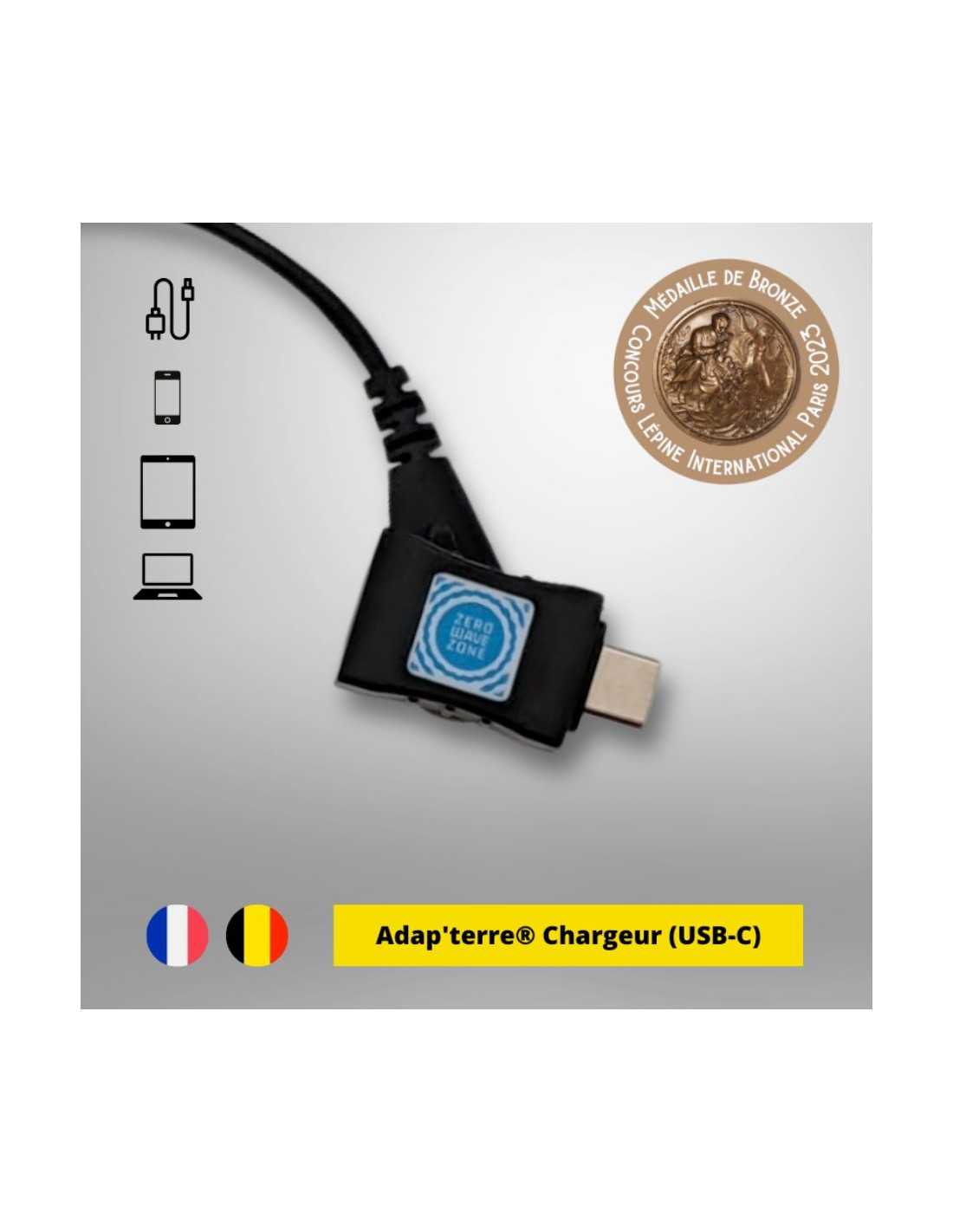

L’Adap’Terre USB-C pour les chargeurs récents
L’Adap’Terre pour chargeur USB-C est destiné aux alimentations disposant d’une sortie USB-C. Il se place entre le chargeur et le câble relié au téléphone, à la tablette ou à l’ordinateur.
Son cordon séparé établit la connexion avec la broche de terre d’une prise correctement raccordée. Cette configuration permet de conserver un chargeur rapide déjà compatible avec l’appareil.
Le dispositif Adap’Terre a reçu une médaille de bronze au Concours Lépine 2023. C’est aussi l’une des solutions les plus abordables pour relier son chargeur à la terre, et son efficacité se vérifie facilement avec un détecteur de champ électrique alternatif 50 Hz.

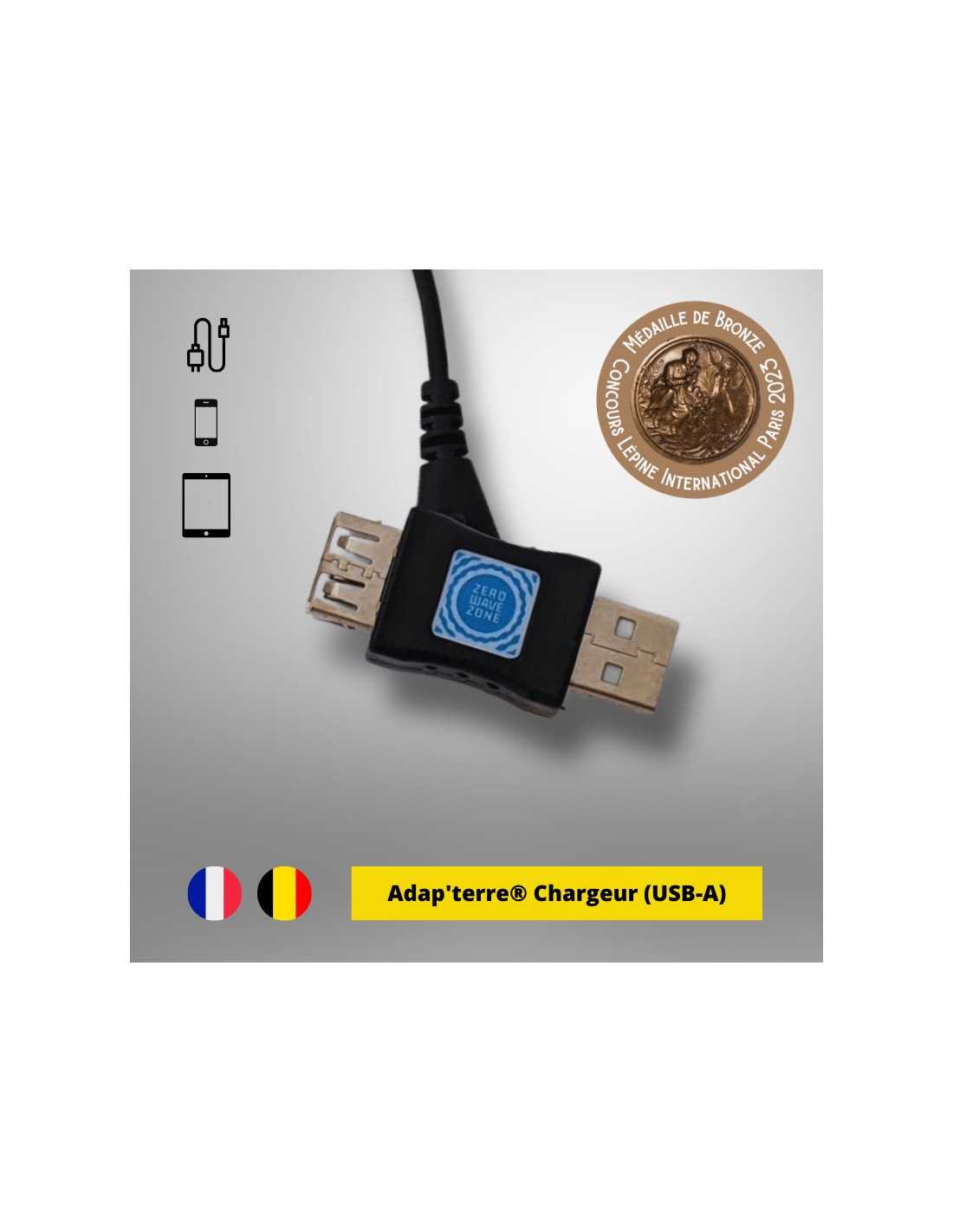

L’Adap’Terre USB-A pour les blocs plus anciens
L’adaptateur de mise à la terre Adap’Terre USB-A reprend le même principe pour les chargeurs dotés d’une sortie USB-A.
Il peut convenir à un téléphone, une tablette ou un petit appareil compatible. Le connecteur et la puissance doivent toutefois correspondre à l’équipement utilisé.
Les solutions Adap’Terre sont économiques et éco responsables, car elles ne remplacent aucun matériel. L’adaptateur s’intercale simplement entre le bloc secteur et le cordon, que l’on conserve tels quels. La version Adap’Terre V2 se fixe quant à elle directement sur le chargeur grâce à une patte métallique. La mise à la terre devient alors permanente, sans manipulation à chaque branchement.
Geotellurique propose aussi des solutions complètes. Le chargeur Wicaya intègre une véritable fiche à trois pôles et alimente jusqu’à trois appareils via ses ports USB-C et USB-A. L’adaptateur secteur USB-A/USB-C offre une alternative plus abordable, avec plusieurs entrées et une mise à la terre par câble à douille. Enfin, le catalogue complète cette offre avec des cordons et accessoires de mise à la terre pour d’autres configurations, comme les ordinateurs portables, tablettes, claviers ou postes de travail.
Les solutions sont présentées selon leur usage et leur connectique afin de vous aider à identifier l’accessoire réellement compatible avec votre équipement.
Comment vérifier l’efficacité sur son propre téléphone ?
Le picotement ressenti reste subjectif. Une comparaison réalisée dans les mêmes conditions apporte une information plus fiable.
Mesurer avant le raccordement
Branchez le téléphone avec son chargeur habituel. Placez un détecteur de champ électrique basse fréquence près du câble ou de l’appareil, puis notez la valeur affichée, la distance du capteur, la position du téléphone et son mode de fonctionnement.
Vous pouvez aussi mesurer votre tension induite corporelle à proximité du téléphone, à l’aide d’un multimètre relié à la terre. Notez cette valeur de départ, elle servira de référence pour la comparaison après raccordement.
Ajouter l’adaptateur adapté
Installez votre solution Adap’Terre ou branchez directement votre chargeur avec mise à la terre. Reliez ensuite l’ensemble à la terre en suivant précisément la notice.

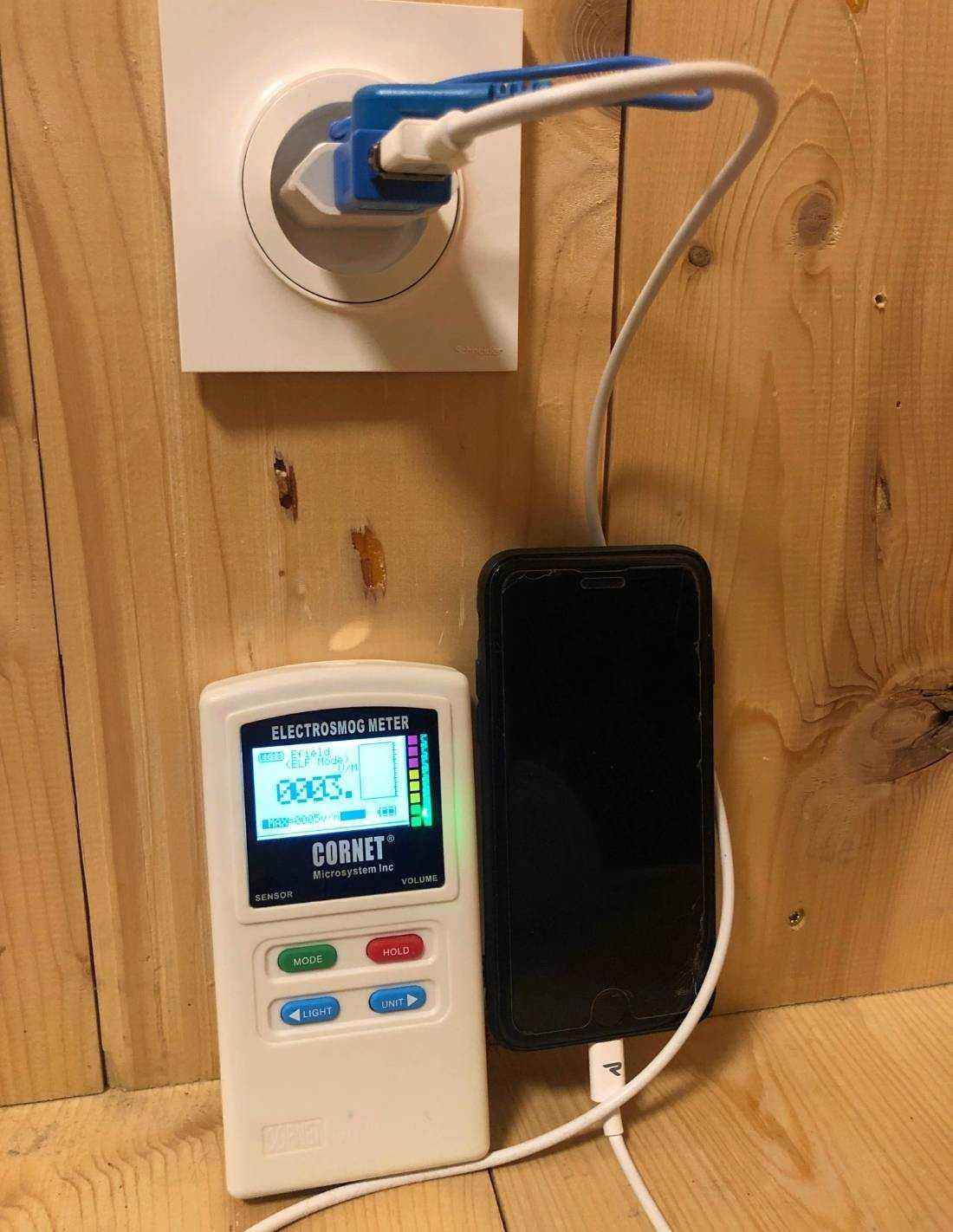

Reproduire la mesure
Conservez la même position, la même distance et les mêmes conditions. Une diminution nette confirme que la connexion à la terre réduit le champ électrique mesuré dans cette configuration.
Lorsque le résultat varie peu, plusieurs points doivent être vérifiés :
- Le câblage de la prise avec la présence du fil de terre ;
- la continuité de la terre ;
- la compatibilité de l’adaptateur ;
- la position du détecteur ;
- la présence d’autres câbles sous tension à proximité.
L’équipe de Geotellurique vous accompagne également dans l’interprétation de ces mesures. Elle vous aide à identifier les paramètres susceptibles d’expliquer pourquoi l’efficacité d’un même accessoire peut varier selon l’équipement, le raccordement et la configuration de l’installation.

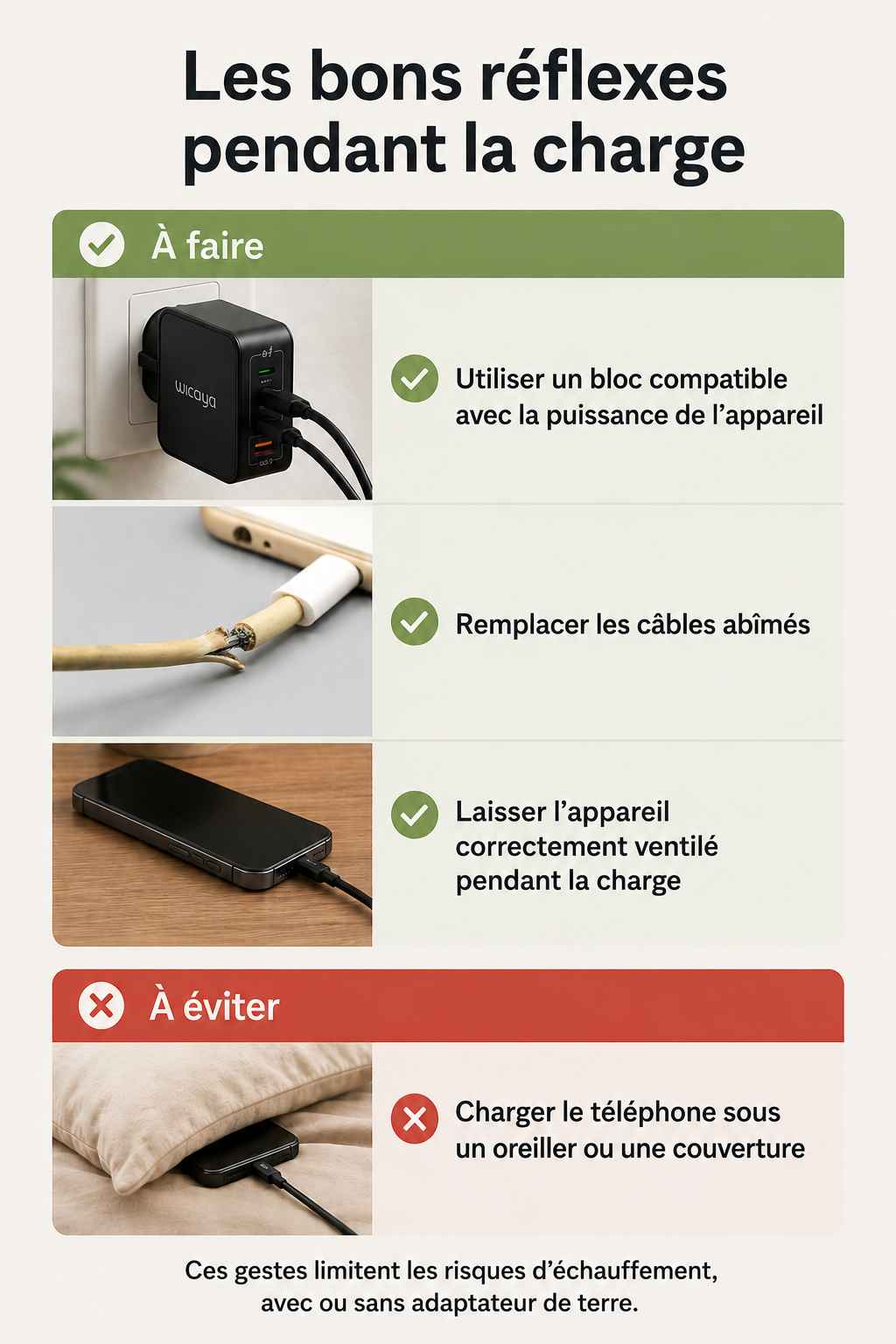

Les bons réflexes pendant la charge
Un chargeur relié à la terre ne dispense pas des précautions habituelles. Utilisez un bloc compatible avec la puissance du téléphone, remplacez les câbles abîmés et laissez l’appareil correctement ventilé.
Évitez également de placer un téléphone en charge sous un oreiller ou une couverture. Lorsque vous ne l’utilisez pas, éloignez-le simplement de votre corps à plus de 2 mètres minimum et débranchez le bloc s’il doit rester longtemps inutilisé.
Évitez enfin de laisser charger votre téléphone la nuit, sans surveillance. Une batterie qui chauffe, un câble de mauvaise qualité ou un bloc défectueux peuvent être à l’origine d’un départ de feu. C’est un point de sécurité électrique à part entière, indépendant de la question des ondes.
Ces gestes contribuent à limiter les risques d’échauffement et évitent de maintenir inutilement un équipement alimenté à proximité immédiate. Ils restent pertinents avec ou sans adaptateur de terre.
Une solution pertinente si elle est mesurée et bien raccordée
Un chargeur de téléphone relié à la terre ou équipé d’un adaptateur compatible contribue à réduire la tension induite et supprime le champ électrique basse fréquence présent pendant la charge. Pour obtenir un résultat cohérent, trois conditions doivent être réunies : une terre fonctionnelle, un accessoire compatible et un matériel en bon état.
L’accompagnement proposé par Geotellurique associe le choix du matériel à des explications concrètes. Nous vous indiquons comment vérifier que la prise dispose d’une terre fonctionnelle, nous vous orientons vers une solution adaptée à votre connectique USB-A ou USB-C, puis nous vous expliquons comment comparer les mesures avant et après le raccordement.
Cette démarche tient compte des caractéristiques propres à chaque chargeur et à chaque installation électrique. Elle permet d’évaluer le résultat dans les conditions réelles d’utilisation, sans présenter la mise à la terre comme une solution dont l’efficacité serait identique dans toutes les situations.
