Interrupteur radio pour micro-module - 10A ou 16A

Nous présentons le 10 A pour commander un circuit d’éclairage de 2500W maxi et le 16 A pour commander un circuit de prises de 4000W maxi. Ce repère facilite le choix de départ. L’électricien vérifie ensuite la protection, le câblage et les appareils réellement raccordés avant de retenir un modèle.

Non. Un circuit de prises peut notamment être protégé par un disjoncteur de 16 A ou de 20 A selon sa conception. Le marquage 16 A du module indique sa limite propre ; il ne rend pas automatiquement compatible un circuit protégé à 20 A. La protection et les conditions de pose doivent être étudiées pour l’ensemble du circuit. Pour un aperçu des circuits de prises, consultez le guide Legrand sur la NF C 15-100.

Le même principe s’applique : la protection du circuit et les charges commandées doivent être compatibles avec le module 10 A. Un circuit d’éclairage n’est pas nécessairement protégé à 10 A. L’électricien vérifie le montage avant installation.

Oui, si l’éclairage et le circuit conviennent au module. La commande radio n’a pas besoin de détecter la faible consommation de la lampe pour recevoir votre ordre. La limite de 10 A indiquée pour une charge résistive n’est toutefois pas une garantie pour tous les luminaires, alimentations ou variateurs : certains présentent un courant bref plus élevé au démarrage. L’électricien vérifie la compatibilité de la charge et de la protection.

Ces usages demandent une vérification spécifique. Une intensité nominale ne suffit pas à juger le démarrage d’un moteur, le comportement d’une alimentation ou les besoins de sécurité d’un équipement. Présentez l’appareil et son usage à l’électricien ; il pourra écarter le montage direct ou prévoir un relais/contacteur approprié. Ne coupez pas par une simple commande radio un équipement indispensable à la sécurité d’une personne.

Le relais intégré au micro-module a ses propres limites. Lorsque la charge ou le circuit ne conviennent pas à une commande directe, l’électricien peut étudier une commande indirecte par contacteur de puissance adapté. Le choix du matériel et des protections relève de l’étude du circuit, et le module ne doit pas être utilisé au-delà de sa capacité.

Le module commande la phase en sortie. Quand le relais est ouvert, la partie raccordée après cette sortie n’est plus alimentée en phase. Le module, son alimentation en amont et le neutre restent présents. Il ne s’agit ni d’une coupure bipolaire ni d’un moyen de mise en sécurité pour intervenir sur les fils.

Plus le point de coupure est placé en amont de la zone que l’on souhaite traiter, plus la longueur de câblage en aval susceptible de ne plus être alimentée en phase peut être importante. Le résultat dépend toutefois du tracé réel des fils, des autres circuits proches et du raccordement. L’emplacement se choisit avec l’électricien et l’effet peut être vérifié par mesure de champs électrique.

Non. Elle peut réduire le champ électrique associé à la phase de la partie commandée, tandis que la partie en amont reste sous tension. Les champs magnétiques sont liés aux courants circulant dans les conducteurs et peuvent aussi provenir d’autres appareils ou circuits à proximité. Une mesure distincte des champs électriques et magnétiques permet de constater le résultat sur place. L’INRS explique cette distinction.

Un IAC adapté coupe et rétablit automatiquement l’alimentation selon la demande qu’il détecte. Avec ces micro-modules, l’utilisateur donne lui-même l’ordre par l’interrupteur radio. S’il oublie d’éteindre, la partie commandée reste alimentée. C’est pourquoi nous parlons d’une solution semi-automatique.

Oui, il doit rester alimenté pour recevoir les ordres radio. Il ne faut donc pas confondre coupure de la phase en aval et mise hors tension de toute l’installation. La consommation du module en veille est de moins de 5mA.

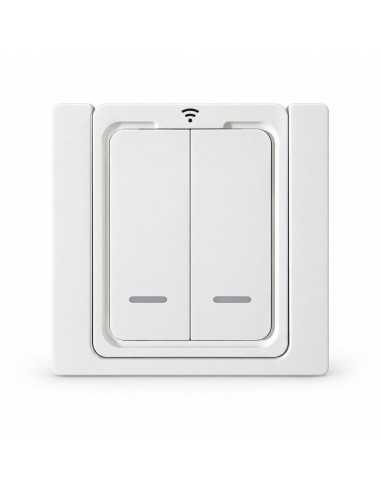

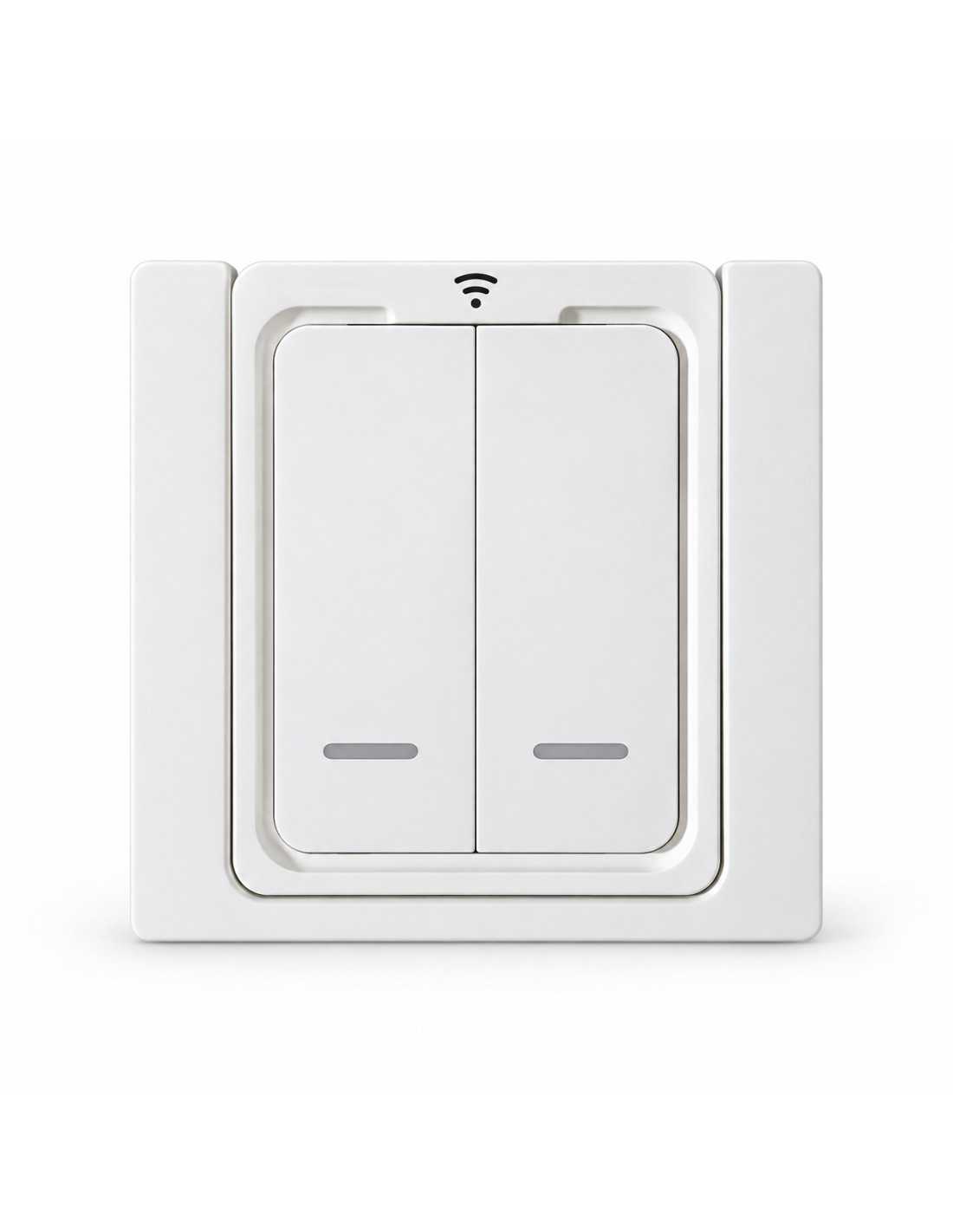

L’interrupteur mural compatible envoie un bref ordre radio à l’appui ; le récepteur reste alimenté pour écouter la commande. Les produits présentés ici fonctionnent en 433,92 MHz, sans Wi-Fi ni pilotage par application.

Ces deux micro-modules sont proposés avec les interrupteurs muraux RF compatibles de leur gamme, vendus séparément. Les prises télécommandées sont associées à leurs télécommandes. Même à fréquence identique, la compatibilité ne se déduit pas du seul marquage 433 MHz : il faut confirmer l’appairage des produits choisis.

La fréquence 433,92 MHz ne garantit pas la compatibilité entre deux gammes, ce qui compte c'est le format du code qui est envoyé. Choisissez l’interrupteur prévu pour ces micro-modules.

Un bouton d’apprentissage sur le récepteur permet d’enregistrer une commande radio. Pensez à vous référer à la notice qui décrit un mode où la même touche alterne marche et arrêt et un mode utilisant des touches distinctes.

On peut étudier plusieurs points de commande pour un même module et, selon les possibilités d’appairage du lot livré, l’association d’une commande à plusieurs modules (20 maxi). Faites vérifier le scénario souhaité lors de la mise en service.

Les deux modèles 10 et 16A comportent des bornes S1 et S2 pour une commande locale, voir les schémas sur les notices. Le raccordement doit être réalisé par un électricien.

La portée dépend des murs, de la distance, de l’emplacement du module et des matériaux autour de lui. Une boîte métallique ou un blindage radio proche peut gêner la réception malgré l’antenne intégrée. Testez l’interrupteur à l’emplacement final avant de fermer la boîte.

• 10 A : alimentation 85 à 240 V AC, 50/60 Hz ; intensité maximale 10 A pour charge résistive ; réception 433,92 MHz ; antenne intégrée sur la variante reçue ; bornes S1, S2, L Out, L In, N In, N Out.
• 16 A : modèle marqué QSS052RF ; alimentation 85 à 250 V AC, 50/60 Hz ; intensité maximale marquée 16 A ; réception 433,92 MHz ; antenne intégrée ; bornes L Out, L In, N In, N Out, S1, S2.

Les caractéristiques détaillées et les charges admissibles se confirment avec la documentation du modèle livré.

Prévoyez avec l’électricien un emplacement accessible pour l’entretien, l’appairage et les essais. Une pile usée, un défaut de commande ou une réception radio insuffisante peuvent empêcher l’ordre d’arriver. Si une continuité de service est nécessaire, la solution de secours doit être conçue pour l’usage réel ; un second interrupteur radio ne rend pas à lui seul le système sûr.

Le raccordement se fait au secteur : il relève d’un électricien qualifié, qui choisit une enveloppe adaptée, dimensionne et protège le circuit, et teste la commande radio à son emplacement définitif. Une boîte métallique ou un blindage proche peuvent réduire la portée. Le module ne doit pas couper sans étude un équipement dont l’alimentation est indispensable à la sécurité d’une personne.
