Membrane anti-ondes pare-pluie SAFEBUILD® U230

pare-pluie-U230
  • Nouveau
Membrane anti ondes pare pluie SAFEBUILD® U230  - 1
Membrane anti ondes pare pluie SAFEBUILD® U230  - 2
Membrane anti ondes pare pluie SAFEBUILD® U230  - 3
Membrane anti ondes pare pluie SAFEBUILD® U230  - 1
Membrane anti ondes pare pluie SAFEBUILD® U230  - 4
Membrane anti ondes pare pluie SAFEBUILD® U230  - 1
Membrane anti ondes pare pluie SAFEBUILD® U230  - 2
Membrane anti ondes pare pluie SAFEBUILD® U230  - 3
Membrane anti ondes pare pluie SAFEBUILD® U230  - 1
Membrane anti ondes pare pluie SAFEBUILD® U230  - 4
12,00 €
En stock TTC
  • mètre linéaire
  • 50m : rouleau complet

EN BREF

La membrane SAFEBUILD® U230 est un pare-pluie à quatre couches, dotée d’une feuille d’aluminium microperforée, hautement perméable à l’air. Elle s’utilise à la place du pare-pluie traditionnel, tout en apportant une protection supplémentaire contre les ondes. Une fois reliée à la terre, ce produit, doté d'une surface électriquement conductrice, protège contre les champs électriques alternatifs basse fréquence (BF). Elle possède une performance de blindage HF de 111 dB à 1 GHz, ce qui en fait l’un des meilleurs matériaux du marché. Largeur : 90 cm. Fabriquée en Allemagne, elle est vendue au mètre ou en rouleaux de 50 m.



Pare-pluie anti-ondes SAFEBUILD U230 -111dB protection HF - Yshield - (0,90 m de large)

Le pare-pluie qui fait déjà partie de vos matériaux de construction !

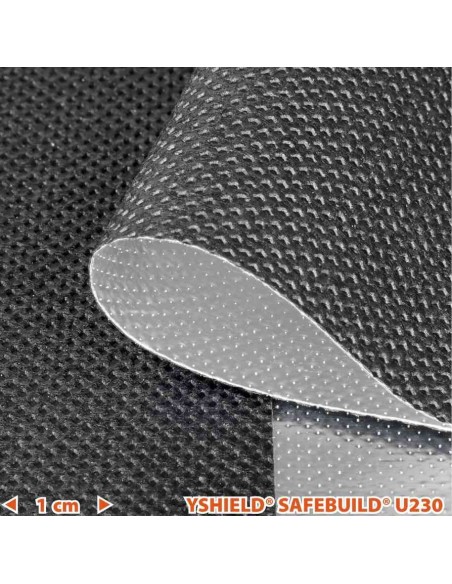

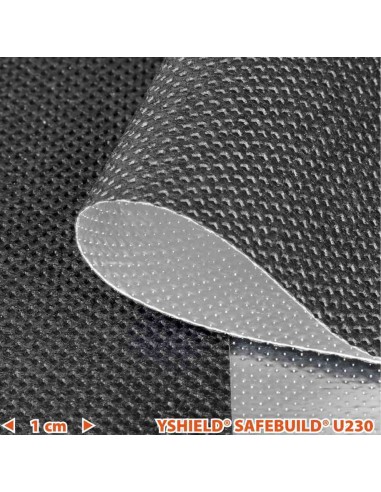

La membrane SAFEBUILD® U230 est composée de 2 couches de polypropylène non tissé, 1 couche de polyester ouvert à la diffusion et 1 feuille d'aluminium microperforée. Grâce à la micro-perforation, qui comporte 200 000 petits trous par mètre carré, le matériau est hautement perméable à l’air, mais stoppe la pluie. Sa largeur de 90 cm la rend maniable et facile à poser.


Dans quelles situations utiliser le pare-pluie SAFEBUILD® U230 ?

La sous-couche pare-pluie SAFEBUILD® U230 peut être utilisée à l'extérieur comme à l'intérieur. Elle est idéale pour les toits, les façades et la construction de cloisons sèches. Cette membrane optimise la résistance au vent de la construction et empêche la pénétration de la pluie. Le film d'aluminium protège contre la pénétration de l'air chaud en été et de l'air froid en hiver.

  • Construction de la toiture
  • Pose de bardage en façade
  • Montage de cloison sèche

Construction de toitsRevêtement de façadesMontage de cloisons sèches



Nos recommandations pour la mise en œuvre :

La mise en œuvre de la sous-couche pare-pluie est bien connue des professionnels du bâtiment. Pour obtenir le meilleur résultat de blindage, nous recommandons de poser les bandes de membrane SAFEBUILD® U230 avec un chevauchement de 5 cm et sans espace. Au besoin, utiliser le scotch aluminium à forte adhérence pour coller les bandes entre elles ou réparer des trous nécessaires à l’opération de pose, comme par exemple le passage de l'alimentation électrique d’un point lumineux.

Comment faire la mise à la terre ?

Le côté aluminium de ce produit étant électriquement conducteur, il doit être mis à la terre en l'intégrant à la liaison équipotentielle fonctionnelle du bâtiment pour deux raisons :

  • Aspect électromagnétique : assure la protection contre les champs électriques basses fréquences (BF).
  • Aspect sécurité électrique : pour éviter tout danger en cas de contact avec une pièce sous tension.

Pour une mise à la terre de qualité et une mise en œuvre facile, nous vous recommandons d'utiliser les accessoires de mise à la terre suivants :

Ce pare-pluie de blindage doit être raccordé à la terre par des électriciens qualifiés. Nous déclinons toute responsabilité pour les éventuels dommages causés par de mauvaises installations de mise à la terre ou par un mauvais emploi de ce pare-pluie SAFEBUILD® U230.

Vous pouvez trouver les composants appropriés dans notre rubrique raccordement du blindage à la terre.


Caractéristiques techniques :

  • Largeur : 90 cm
  • Longueur : Vendu au mètre / Rouleau de 50 m (10,9 kg) / 100 m (sur commande)
  • Atténuation du blindage : 111 dB
  • Conductivité de surface : 0,0018 ohm (résistance carrée)
  • Valeur sd : 0,034 m = perméabilité à la vapeur d'eau très élevée
  • Grammage : 230 g/m²
  • Épaisseur : 0,45 mm
  • Couleur: noir/argent
  • Matériaux : non-tissé PP / film PL ouvert à la diffusion / non-tissé PP / feuille d'aluminium microperforée
  • Déclaration de performance CE selon EN 13859-1:2010 ; EN 13859-2:2010
  • Comportement au feu : E
  • Résistance à l'eau : W1
  • Résistance à la traction : 210-270N/50mm
  • Résistance à la déchirure : 150-160 N
  • Résistance à la température : -40°C à 80°C
  • Émissions de COV : 0 (Classe A+)

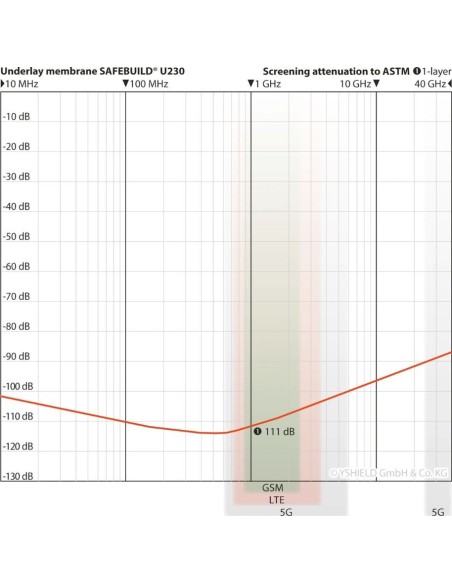

Graphique d'atténuation (mesures réalisées en laboratoire) :

Le graphique ci-dessous présente les caractéristiques d'atténuation de la membrane en fonction des fréquences appliquées. Retrouvez les explications sur l'atténuation des blindages sur notre blog. Les valeurs d'atténuation mentionnées sur les titres des produits s'entendent toujours pour une seule couche à 1 GHz, sauf mention contraire. Lorsque l'information est disponible, nous indiquons dans nos caractéristiques techniques l'incidence de la superposition de 2 couches de tissu en termes d'atténuation à 1 GHz.

Les performances de blindage de ce tissu sont régulièrement testées dans le laboratoire de notre fournisseur Yshield, avec des mesures de 40/600 MHz à 40 GHz selon les normes ASTM D4935-10 ou IEEE Std 299-2006. Voir le rapport complet dans l'onglet téléchargement en haut de la page produit.



Courbe d'atténuation Membrane anti ondes pare pluie SAFEBUILD® U230Atténuation dB en pourcentage


Recommandation spéciale pour les EHS :

Cette membrane SAFEBUILD® U230 à très forte atténuation dispose d'un très fort pouvoir de réflexion des ondes HF. Malgré tous les soins apportés dans la mise en œuvre du blindage, il subsiste toujours des micro-fuites au niveau des passages, fenêtres et aérations. Il s'ensuit généralement un effet de réflexion multiple des ondes qui ont réussi à entrer dans la zone blindée. Ces effets de rebond, selon l'importance des fuites dans le blindage, peuvent se traduire pour les personnes électrosensibles par un sentiment d'inconfort et parfois des ressentis désagréables. Nous conseillons donc de protéger au minimum une des surfaces du blindage intérieur en posant un matériau absorbant les hautes fréquences, comme le papier peint EMV. Une fois appliqué en deux couches sur une cloison à l’intérieur de la zone blindée, l'EMV absorbe l'énergie résiduelle et limite très fortement les effets de rebond éventuels à l'intérieur de la pièce blindée.

Conditions générales de vente des produits à la coupe :

ATTENTION : les matériaux de blindage vendus à la coupe ne peuvent être repris ni échangés. Merci de bien valider votre choix de produit avant de passer commande.

Domaine
Blindage électromagnétique
Poids
0,21 kg
Technologie
HF + BF
Atténuation à 1 GHz (en dB)
111 dB
Laize (m)
0,90 m
Mise à la terre
Obligatoire
Application
Intérieur / Extérieur
