Gigahertz Solutions - Filtre passe-haut avec passage DC HP33_G10 pour mesureur HFW59D

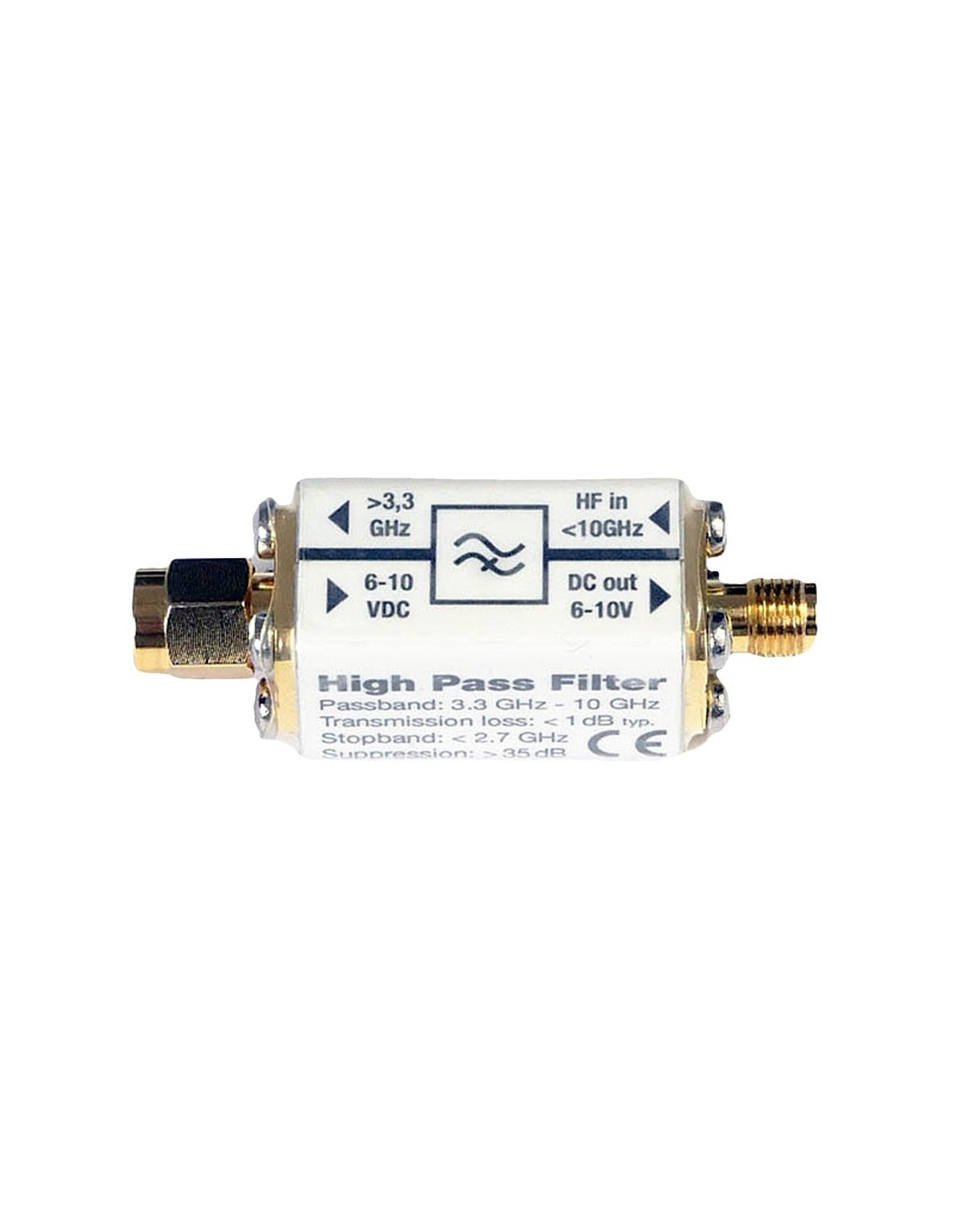

Filtre passe-haut avec passage de courant continu "HP33_G10".

Contrairement au filtre HP33 standard, utilisable uniquement sur l'antenne logPer sans alimentation, ce nouveau filtre est utilisable sur l'antenne quasi-omnidirectionnelle UBB2410 nécessitant une alimentation depuis l'appareil de mesure HFW59D.

Grâce à ce filtre qui s'utilise s'utilise à l'entrée de l'antenne, il est possible de mesurer face à une antenne relais en 5G de manière pratiquement uniquement les incidences de cette antenne relais, dès lors que les WiFis internes au lieux ont été coupés et que l'antenne ne se situe pas dans une zone de radars d'aviation (entre 8,5 et 9,5 GHz).

Ce filtre peut être utilisé pour supprimer les fréquences inférieures à 3,3 GHz. Il permet d'obtenir une bande d'arrêt d'au moins 35 dB de 2,7 GHz et en dessous. La perte d'insertion au-dessus de 3,3 GHz est de seulement environ 1 dB, avec des tolérances plus faibles à prévoir entre 8 et 10 GHz.

Filtre passe-haut HP33_G10 Bande passante 3,3 - 10 GHz (-1 dB typ.) Bande d'arrêt 10 MHz - 2,7 GHz (< -35 dB) Ce filtre passe-haut à flancs raides limite la bande passante du HFW59D vers le bas de sorte que sa réponse en fréquence suive sans discontinuité celle du HF59B.

Le filtre élimine la gamme de fréquences inférieures du HFW59D afin qu'il n'y ait pas de chevauchement de la réponse en fréquence lorsqu'il est associé au HFE59B. Ce filtre passe-haut est généralement utilisé lors de l'enregistrement avec le HFE59B en simultané avec le HFW59D grâce à l'adaptateur 2en1 ADA-Y 27 MHz à 10 GHz - Gigahertz Solutions pour éliminer le chevauchement de la gamme de fréquences de 2,4GHz - 3,3GHz. Il possède un passe-courant continu permettant d'alimenter l'UBB2410 à travers le HFW59D.

Montage : Le filtre est monté entre le câble d'antenne et la prise d'antenne de l'analyseur HF. Veuillez utiliser l'aide au serrage fournie. ATTENTION : avec une "clé à fourche", il y a un risque de "sur-serrage". Lors de son usage, une LED verte s'allume sur le filtre, pour montrer que tout fonctionne correctement.  Veuillez tenir compte de l'affichage de batterie faible de l'appareil de mesures !

Important : Interprétation des lectures des valeurs sur l'écran LCD : ce filtre passe-haut a une perte d'insertion d'environ 1 dB, qui peut donc être compensée en multipliant la lecture des densités de puissances affichées par un facteur de 1,25. Tolérance accrue au-dessus de 8 GHz.

Caractéristiques techniques :

• Filtre de type : passe-haut
• Plage de mesure : 3,3 GHz - 10 GHz
• Perte de transmission : 1 dB.
• Bande d'arrêt : < 2,7GHz
• Suppression : > 35 dB
• Connecteur SMA : compatible avec les appareils HFW59D de chez Gigahertz Solutions avec alimentation DC pour UBB2410 alimentée.
• Précision : +/- 0,3 dB dans la bande passante

Pour les appareils de mesure n'utilisant pas d'alimentation continue DC, le filtre standard passe haut 3,3 GHz - HP33 Gigahertz Solutions fournit des fonctionnalités équivalentes. Cela est valable pour le HFW35C par exemple, ou le HFW59B en utilisant l'antenne LogPer sans alimentation.
