Filtre Passe Bande BP56
Filtre passe bande 5 à 6 GHz - BP56 Gigahertz Solutions
GIGAHERTZ SOLUTIONS
131,90 €
En stock TTC

EN BREF

Filtre passe bande 5 - 6 GHz - BP56 Gigahertz Solutions. Pour les mesures directionnelles avec une antenne passive Log Per. Utilisation conseillée pour les mesureurs de champs HFW35C et HFW59D. Permet de mesurer uniquement les fréquences dans la bande des 5GHz, bande haute du WiFi / WLAN. Permet d'améliorer la qualité de vos mesures et faciliter l'identification des sources.

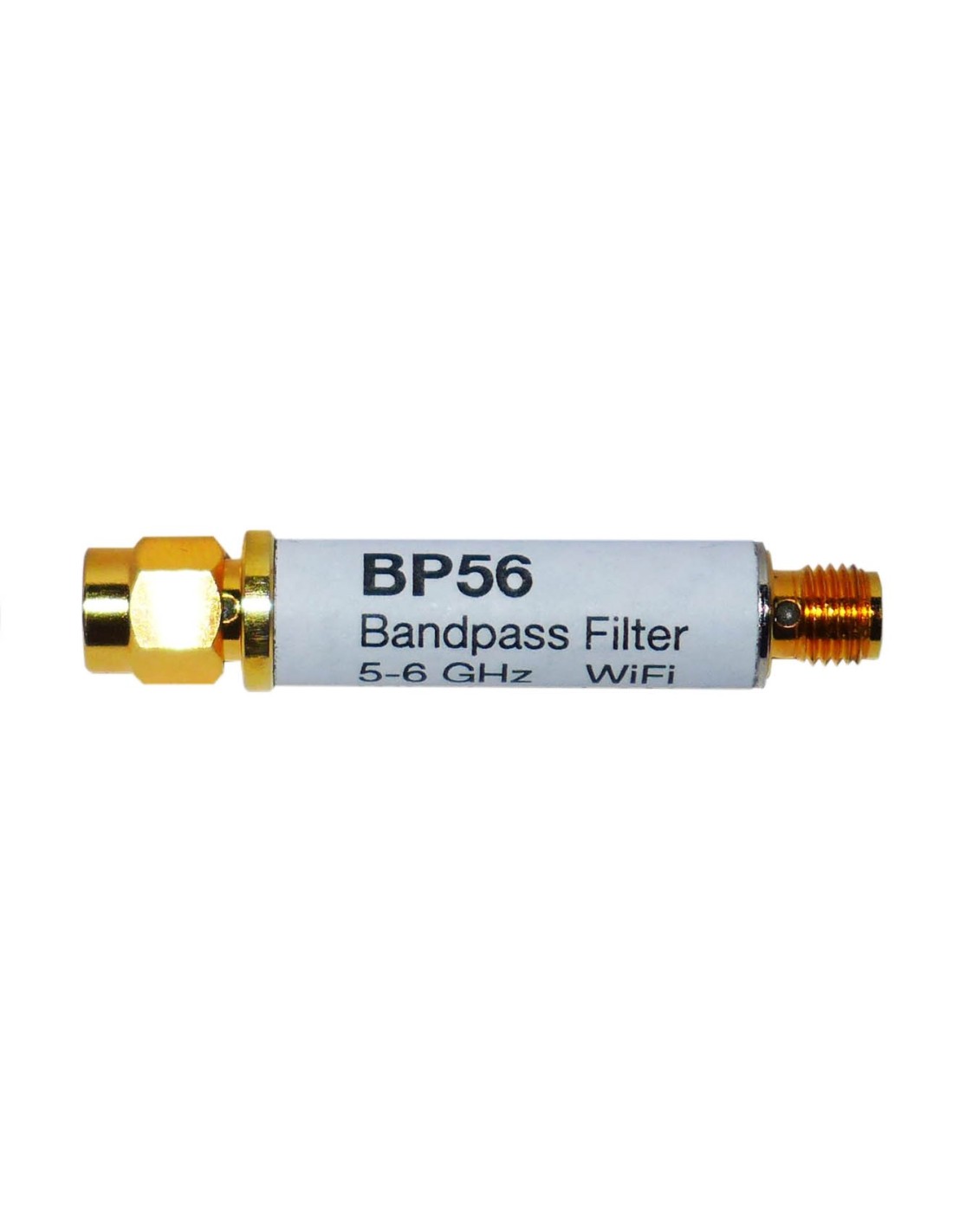

Filtre Passe-Bande 5 à 6 GHz - BP56 Gigahertz Solutions


Ce filtre passe-bande ne laisse passer que les fréquences entre 5 et 6 Gigahertz. Il est adapté pour une utilisation avec le HFW35C et le HFW59D. Il permet donc de mesurer de manière sélective la bande haute du WiFi/WLAN 5 GHz, d'identifier et de localiser les sources de manière précise à l'aide d'une antenne directionnelle.

Ce filtre sélectif permet de dissocier les deux bandes de fréquences employés par les réseaux WiFi, il supprime complètement les signaux de la bande basse du WiFi/WLAN 2,4 GHz.

Ce filtre passe-haut par définition ne laisse pas passer la composante continue (CC), pour cette raison, ce filtre ne peut être utilisé avec une antenne active omnidirectionnelle du type UBB qui est alimentée par son câble d'antenne. En revanche, ce filtre fonctionne parfaitement bien avec les antennes passives LOGPer qui ne nécessitent aucune alimentation. Notez tout de même que les LEDs de l'antenne LogPer ne seront pas actives avec ce filtre mais cela n'a aucune incidence sur vos mesures.

Si vous utilisez conjointement l'amplificateur HV20, placez-le entre le mesureur et le filtre HP33.


Caractéristiques techniques :

  • Filtre de type : passe-bande 5 à 6 GHz
  • Bande stoppée basse (> à 35 dB d'atténuation) : < 3500 MHz
  • Bande stoppée haute (> à 30 dB d'atténuation) : 8500 à 10000 MHz
  • Connecteur SMA : compatible avec les appareils Gigahertz Solutions.
  • Impédance caractéristique : 50 Ohms
  • Perte d'insertion : - 1 dB
  • Précision : +/- 0,3 dB dans la bande passante
  • Pertes de retour : > 15 dB à 10 GHz

Nota : Non utilisable avec  l'antenne active UBB2410

Garantie
2 ans
Domaine
Champ électromagnétique
Technologie
HF (Hautes Fréquences)
Plage de détection HF
5-6 GHz
Accessoire
Oui
