Filtre passe haut 3,4 GHz VHF-3100+ pour appareils à connecteur SMA dont ED85EXPlus5

Filtre Passe haut VHF3100+
  • Nouveau
Filtre passe haut 3,3 GHz VHF-3100+ pour appareils à connecteur SMA dont Cornet ED85EXPlus5
57,90 €
En stock TTC

EN BREF

Filtre passe-haut > 3,4 GHz. Pour les mesures optimisées des appareils à connecteurs SMA. Utilisation conseillée pour les mesureurs de champs Cornet ED-85EXPlus et ED85EXPlus5. Permet de supprimer les fréquences inférieures à 3,4 GHz pour améliorer la qualité de vos mesures et faciliter l'identification des sources, notamment pour être plus précis au moment de mesurer les fréquences liées à la 5G de la bande 3,5 GHz. Évite le chevauchement des bandes inférieures de la téléphonie mobile. permet également de mieux différencier les bandes hautes de WiFis.

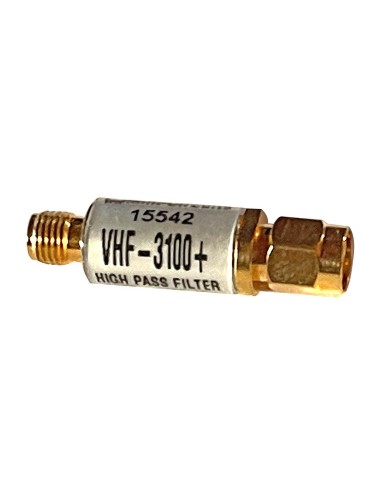

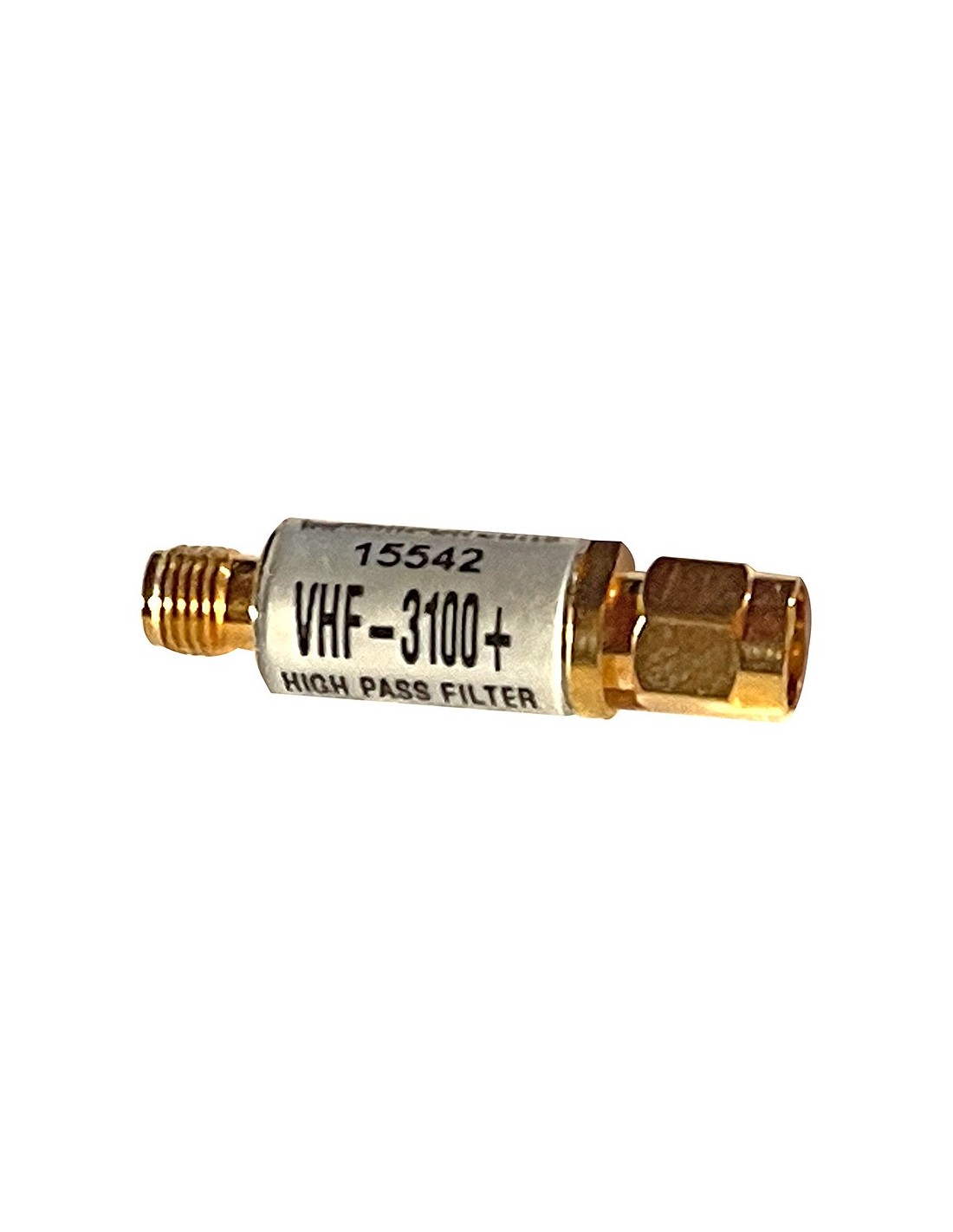

Filtre passe-haut 3,4 GHz (VHF-3100+ Mini Circuits)


Le filtre passe-haut VHF-3100+ supprime les fréquences inférieures à 3,4 GHz. Sa plage d'utilisation pour les mesures se situe entre 3,4 GHz et 10 GHz. Il est adapté pour une utilisation avec les appareils à connecteurs SMA, notamment les Cornet ED-85EXPlus et ED85EXPlus5

Si vous utilisez conjointement avec un atténuateur ou amplificateur, placez-le entre le mesureur et le filtre VHF-3100+.

Ce filtre est particulièrement recommandé avec le Cornet ED85EXPlus ou le ED85EXPlus5 avec l'antenne BAT8, pour les mesures plus différenciées de la 5G ou des WiFi à hautes fréquences 5 et 6 GHz.

Caractéristiques techniques :

  • Filtre de type : passe-haut 3,4 GHz
  • Plage utile de mesure : 3400 MHz à 9500 MHz (< 2dB)
  • Bande stoppée (> à 30 dB d'atténuation) : < 2500 MHz
  • Connecteur SMA : compatible avec tous les appareils utilisant ce type de connecteur.
  • Impédance caractéristique : 50 Ohms
  • Perte d'insertion : - 0,5 dB
  • Pertes de retour : à 10 GHz > 15 dB



Garantie
2 ans
Domaine
Champ électromagnétique
Technologie
HF (Hautes Fréquences)
Accessoire
Oui
