YSHIELD® GF3

Nouveau

YSHIELD® GF3 | Plaque spécifique universelle de mise à la terre de taille standard 80x80 mm, pour installation directe sur les produits de blindage ou pour la fixation par serrage des bandes de mise à la terre. Utilisation à l'intérieur comme à l'extérieur (joint supplémentaire nécessaire).

Plus de détails

En stock.

24,92 €

Ajouter à ma liste

En savoir plus

Plaque de mise à la terre 80x80 mm |YSHIELD® GF3

Plaque de mise à la terre universelle de taille standard 80x80 mm, spécialement conçue pour garantir une bonne mise à la terre des toiles et peintures de protection de basses et hautes fréquences fixés au murs à l'intérieur ou à l'extérieur (joint supplémentaire nécessaire).

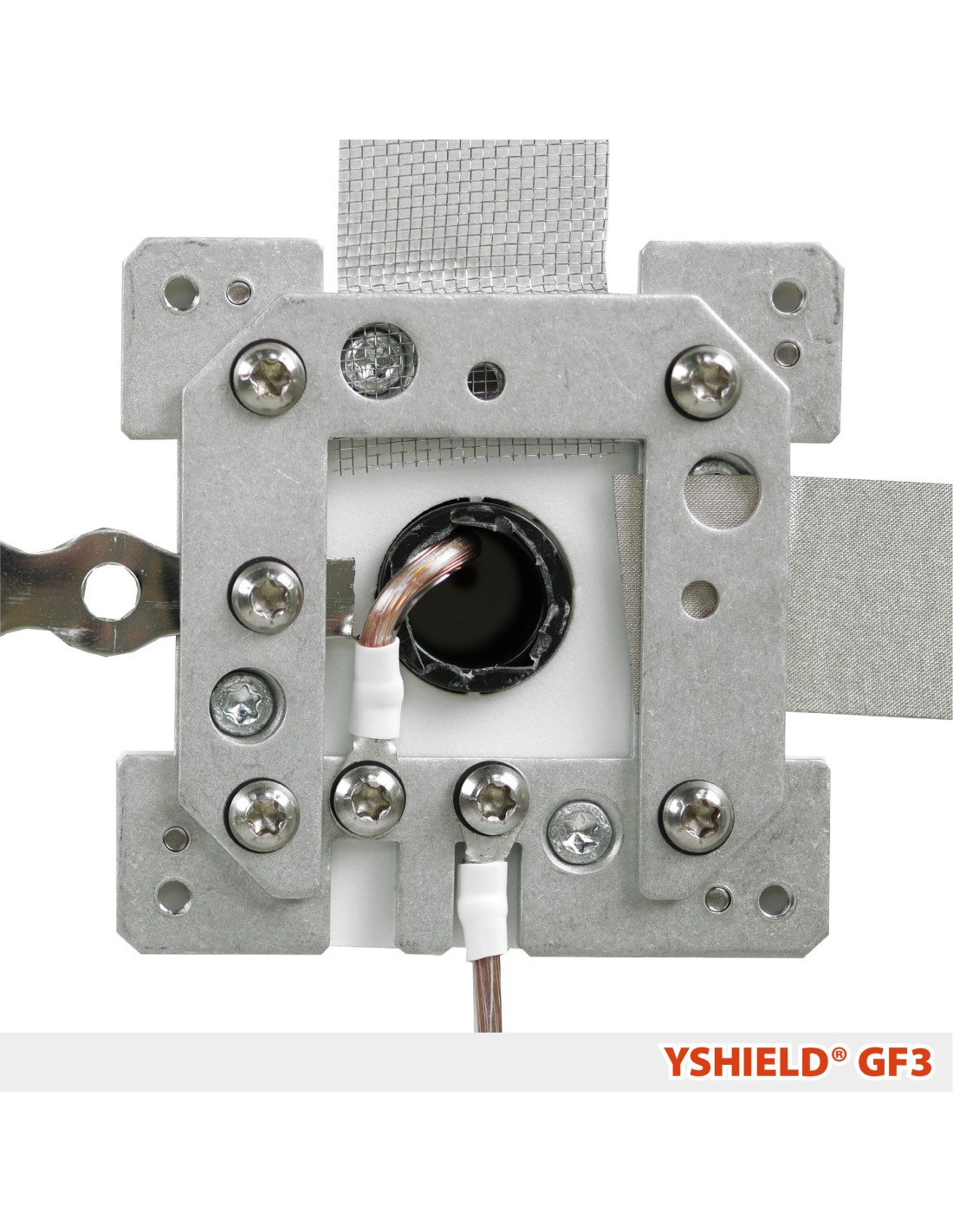

Prévue pour trois points de fixation pour les bandes de mise à la terre pour toutes les surfaces de peinture de protection anti-ondes, toiles anti-ondes, enduits ou armatures anti-ondes.

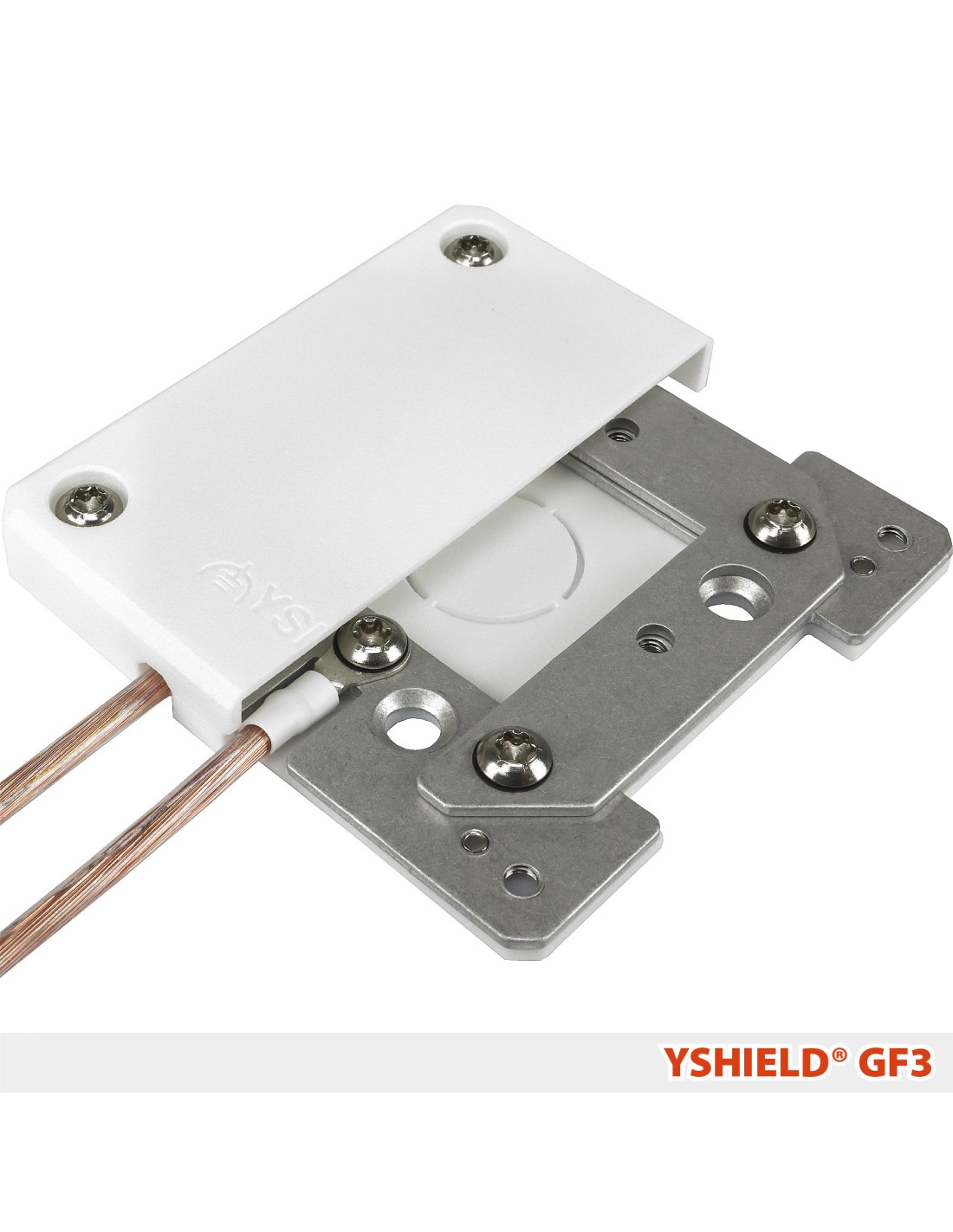

Cette plaque murale est livrée avec un cache de protection blanc, améliorant ainsi l'esthétique de l'installation et protégeant en même temps les fils d'éventuels tiraillements.

Un plaque de mise à la terre est nécessaire pour un grand mur ou pour deux petites zones contiguës.

Utilisation à l'intérieur comme à l'extérieur (joint supplémentaire nécessaire). Plus fin qu'un panneau de construction en placoplatre avec son épaisseur de 11 mm, il peut aussi être prévu encastré.

3 câbles de mise à la terre peuvent être raccordées par plaque.


Connectivité :

3 points de serrage. 2 raccords de câbles.

Contenu de la livraison :

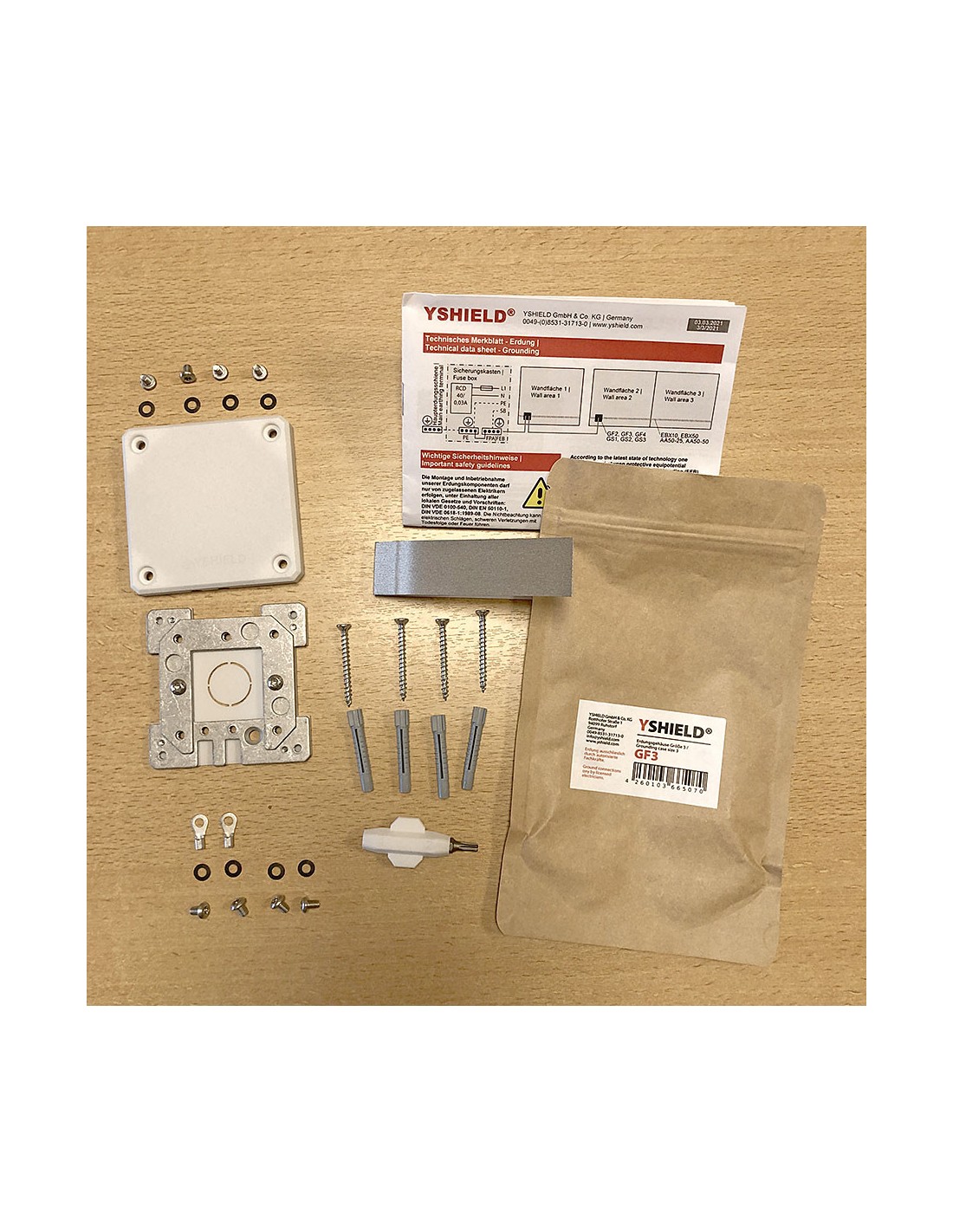

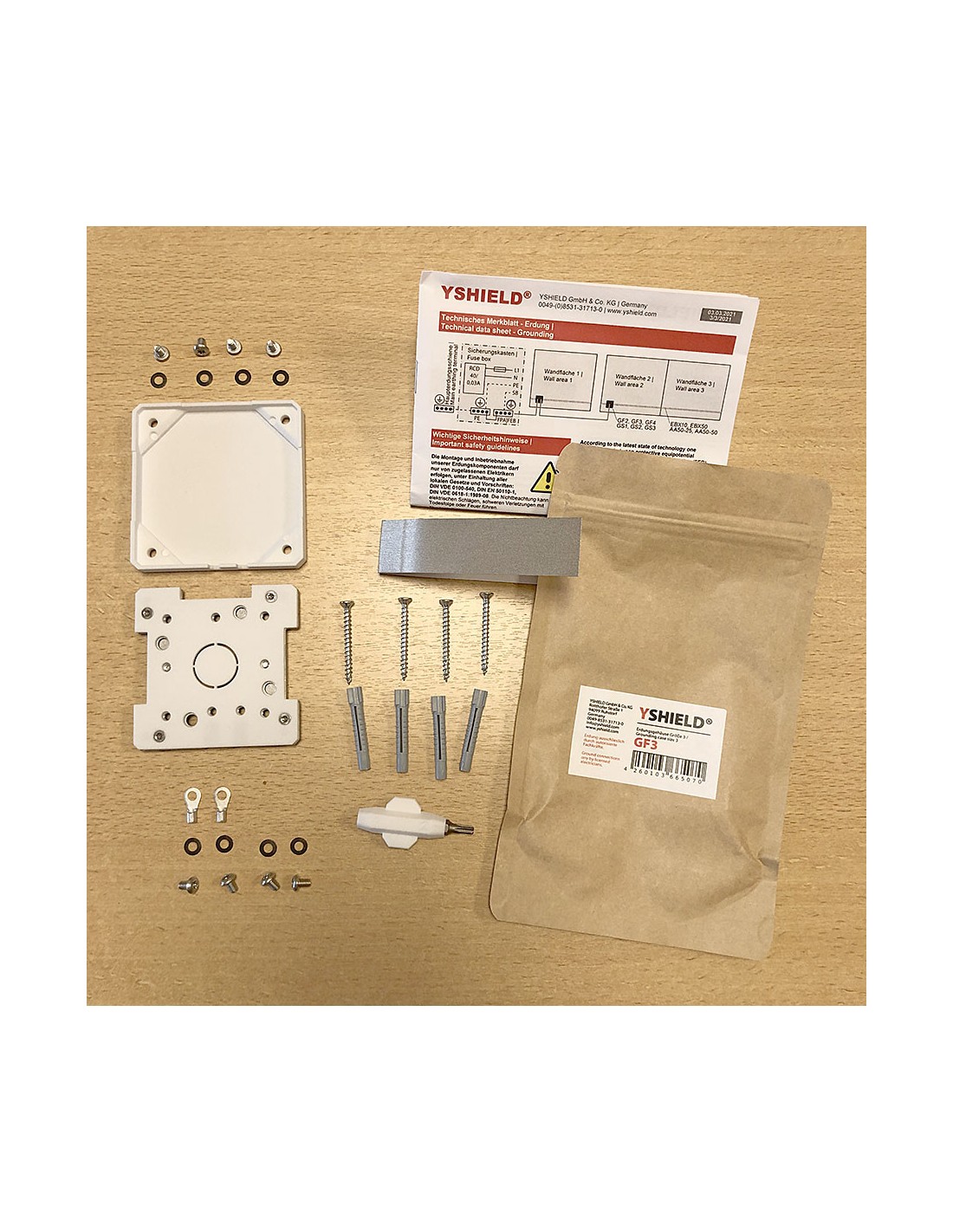

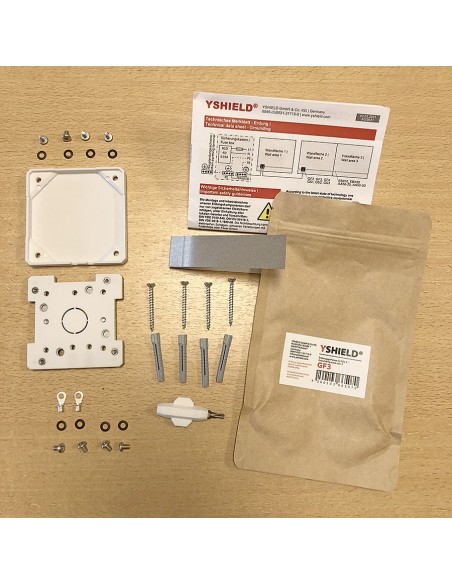

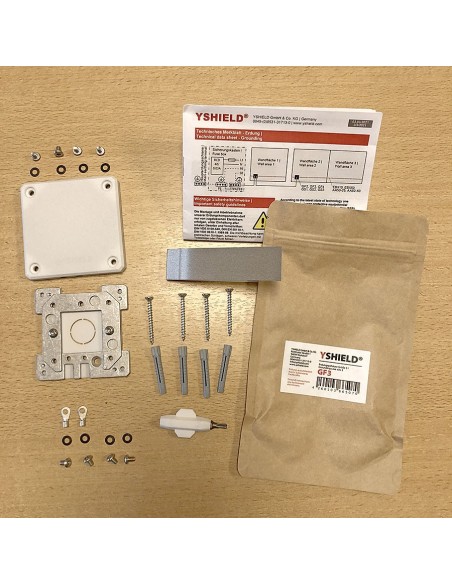

Plaque en aluminium 75x75x2 mm, couvercle en plastique 80x80x11 mm, bande de mise à la terre autocollante de 20 cm, toutes les vis, rondelles, chevilles, cosses de câble et un outil de vissage avec des embouts Torx® nécessaires. Le câble n'est pas compris dans la livraison.

Nous recommandons nos câbles pré-montés GL de différentes longueurs : GL20 (20cm), GL100 (1m), GL200 (2m), GL500 (5m), GL1000 (10m).

Généralement, pour ce type de plaque fixée à côté de l'emplacement d'une prise existante, il est utilisé un câble GL20, court, placé à côté de la prise dont la terre sera utilisée pour faciliter la mise à la terre du blindage.

Pour un usage renforcé, une terre spécifique sera créée depuis le tableau électrique, sur un bornier de terre à part du bornier principal, et qui sera interconnecté avec celui-ci. Le fil utilisé sera idéalement multibrins, et de section minimale de 2,5 mm2. Merci de vous référer à notre document "Liaisons Equipotentielles Fonctionnelles de terre" disponible au téléchargement.

Mise en oeuvre Plaque de mise à la terre 80x80 mm |YSHIELD® GF3

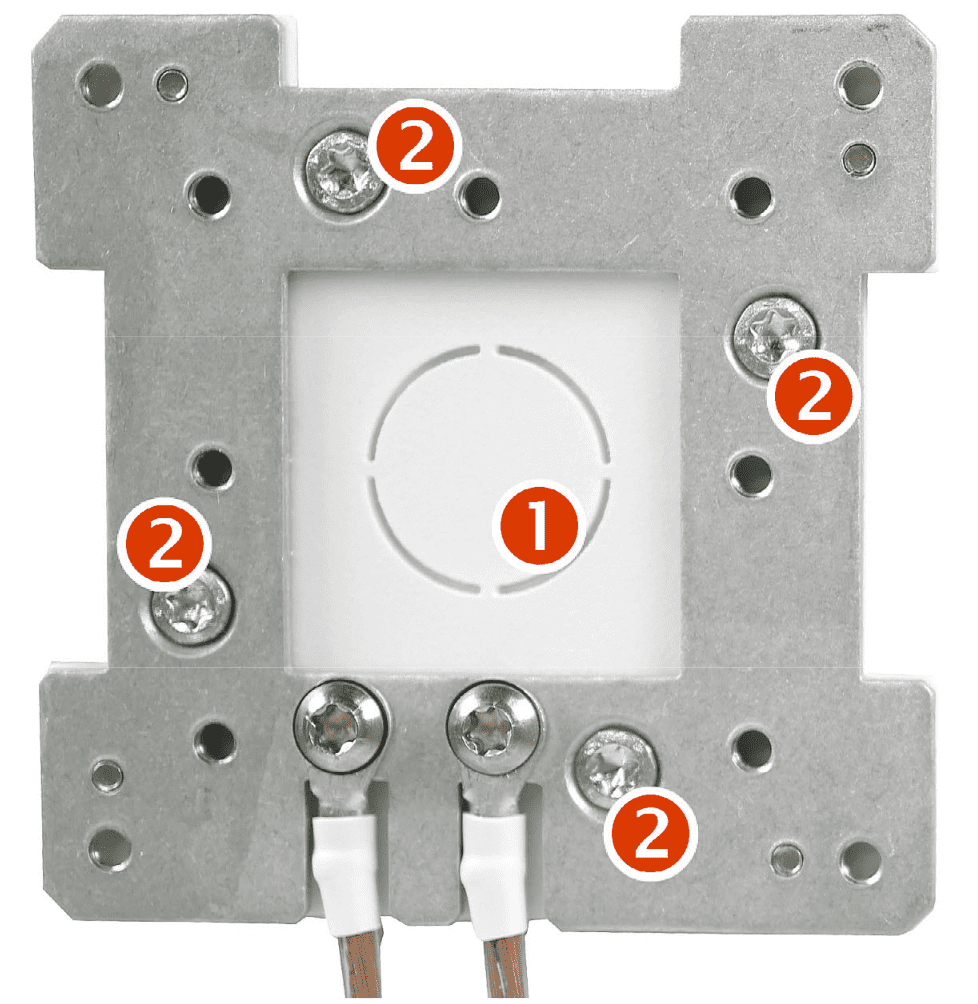

1 | 20 mm d'ouverture possible pour une gaine permettant l'arrivée du câble par l'arrière, si le câble doit être acheminé par l'arrière dans le mur.

2 | Pré-percer des trous de 6 mm. Insérez les chevilles. Visser avec les vis universelles 3,5x40 fournies.


Les étapes de mise en oeuvre Plaque de mise à la terre 80x80 mm |YSHIELD® GF3

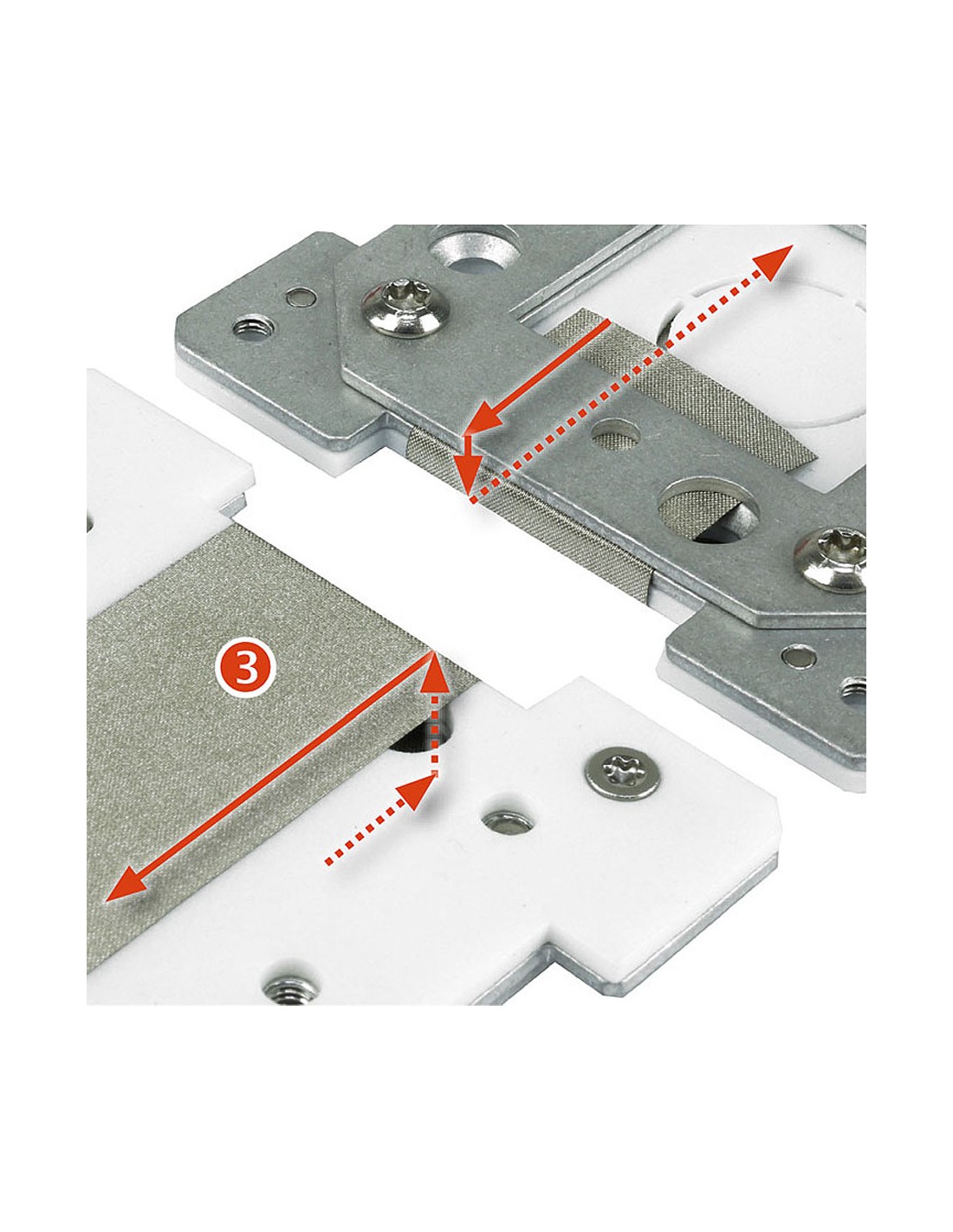

3 | Collez la bande de mise à la terre autocollante fournie ou préparez la bande perforée inoxydable pour raccords et mise à la terre des grillages de blindage pour le serrage. Important ! Si la plaque GF3 doit être montée directement sur un produit de blindage, serrez la bande de mise à la terre et collez-la sur la face arrière de la plaque.

Les étapes Plaque de mise à la terre 80x80 mm |YSHIELD® GF3

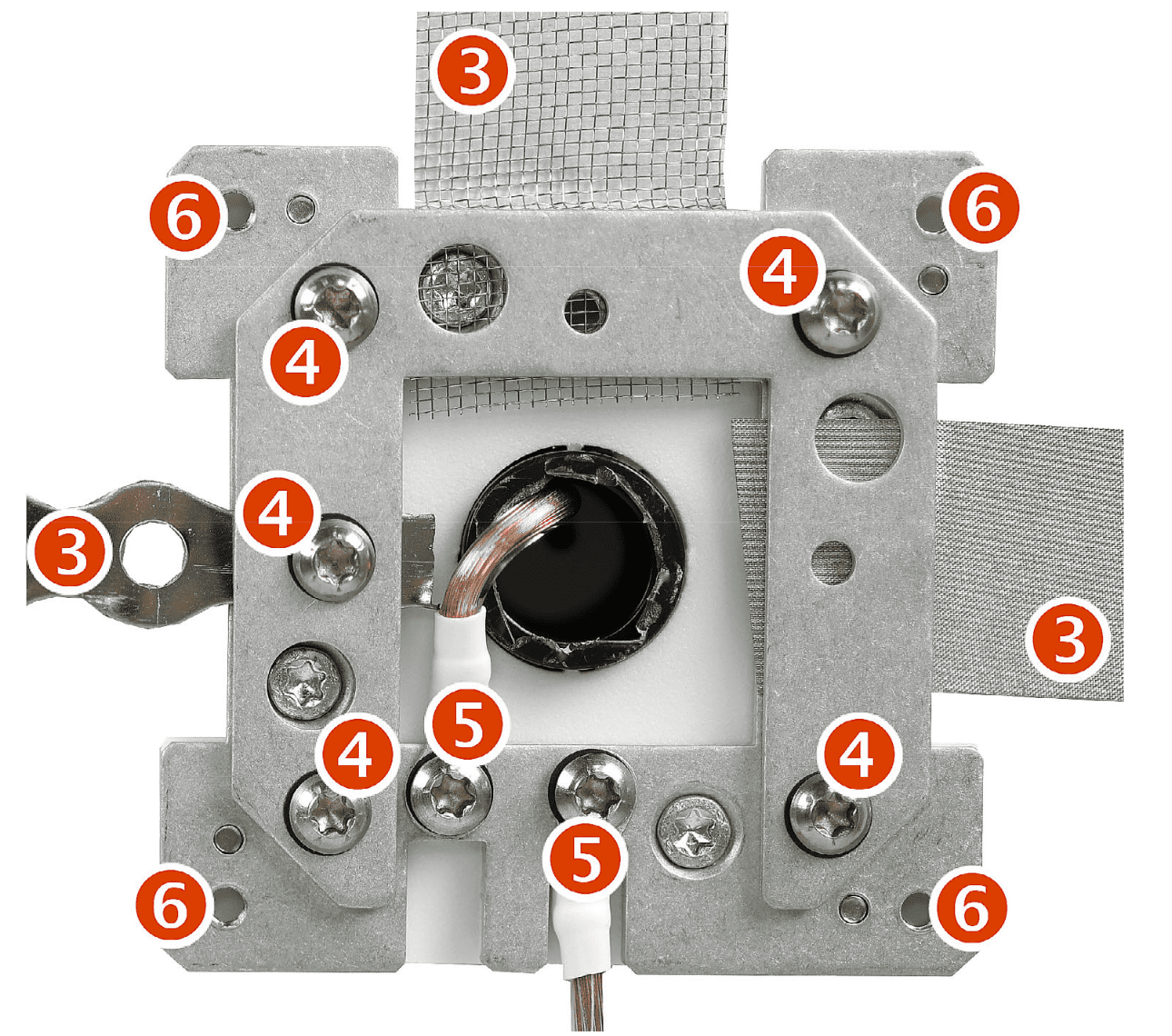

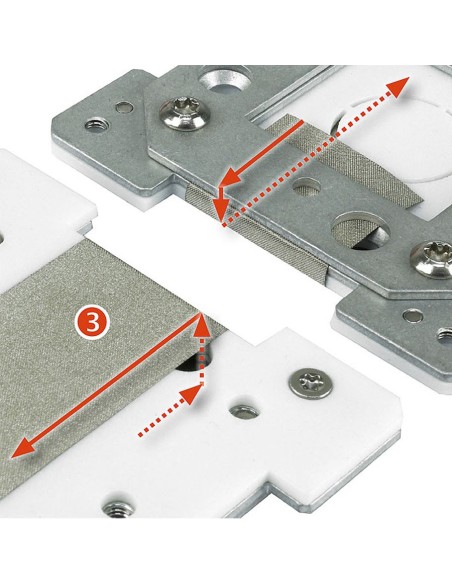

4 | Appliquez la plaque en forme de U (ouverture vers le bas) et fixez ainsi la bande autocollante de mise à la terre fournie (3) et autres éléments de mise à la terre éventuels à fixer avec les vis M4x6 et les rondelles de blocage fournies (!).

5 | Vissez le câble (cosse fournie) ou câble pré-monté de la série GL avec les vis M4x4 et les rondelles de tension. Le câble de mise à la terre peut être passé à travers la plaque de mise à la terre GF3 (1) à l'arrière dans le mur.

6 | Visser le couvercle avec les vis M4x6.

(Rappel de sécurité électrique : le blindage doit être effectué dans une pièce ou l'électricité a été désactivée pendant la mise en œuvre. Le raccordement à la terre du blindage doit aussi être fait dans ces conditions, par un électricien compétent).

Caractéristiques techniques  :

  • Poids : 110 g
  • Nom : GF3
  • Emballage : 150x120x30 mm

L'avis de Geotellurique.fr  :

Si cette plaque GF3, technique et très bien aboutie est la plus universelle permettant d'être utilisée quel que soit le besoin, nous vous recommandons pour l'usage de peinture en intérieur ou un usage directement fixé sur une toile ou un grillage anti-ondes plutôt la plaque GS3, plus simple à mettre en œuvre.

Livraison en 48h après commande pour les articles en stock

Quand vous achetez chez geotellurique.fr, vous achetez aussi un service. Vous pouvez nous joindre  par e-mail ou par téléphone, lorsque vous rencontrez des difficultés dans l'utilisation des appareils ou des produits. Nous vous conseillons également sur les protections à mettre en œuvre. Enfin, nous vous garantissons un service après-vente de qualité.
