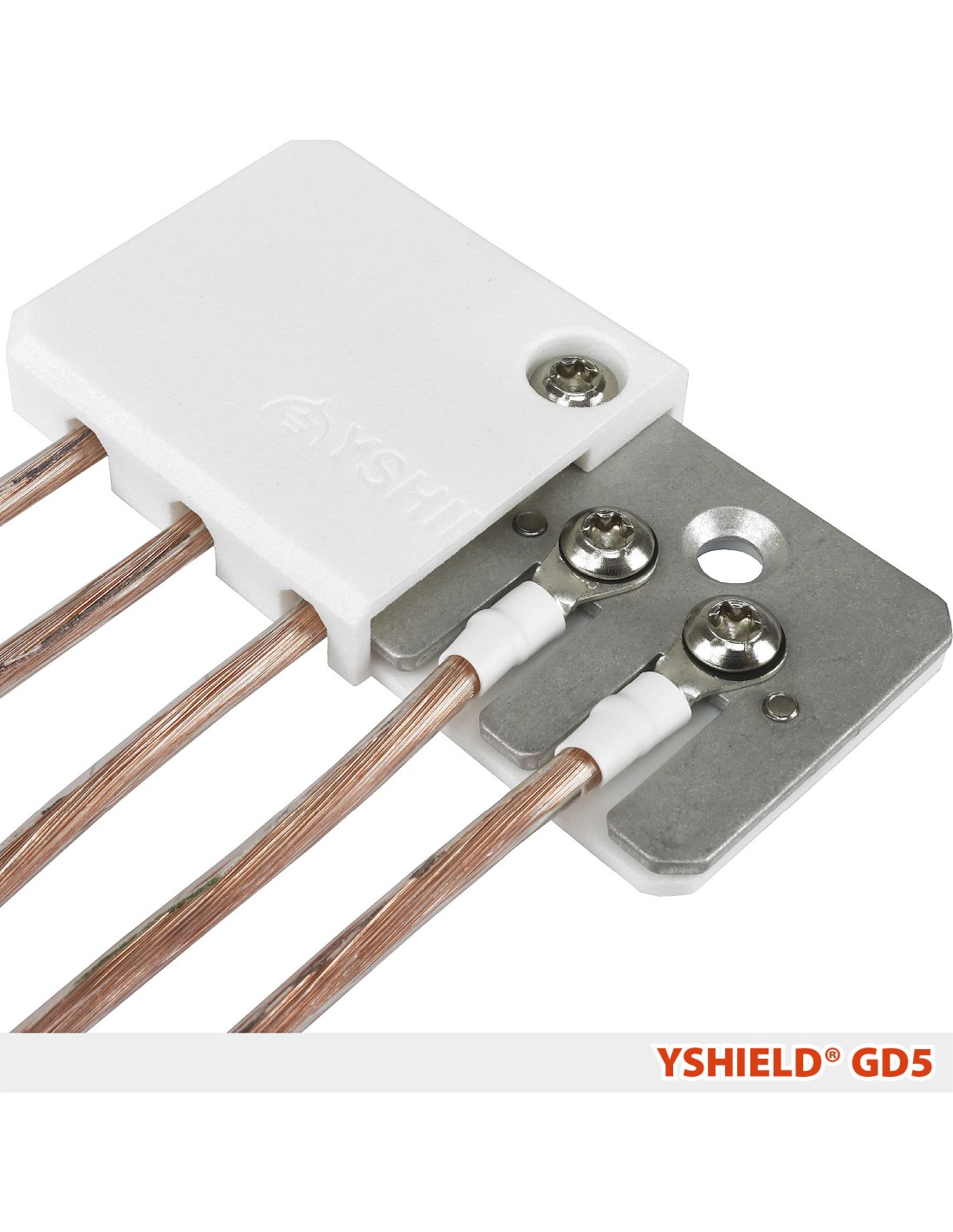

Plaque de distribution de mise à la terre quintuple | YSHIELD® GD5

Plaque "mutiprise" de distribution de mise à la terre quintuple à utiliser lorsque plusieurs produits doivent être reliés à la terre à une seule origine. Avec cette petite plaque de jonction, vous pouvez distribuer une connexion de terre à 4 produits au maximum. Le boîtier peut être utilisé librement (par exemple sous un lit) ou être fixé sur un mur.

Connectivité :

5 connexions de câbles possibles

Contenu de la livraison :

Plaque en aluminium 35x75x2 mm, couvercle en plastique 40x80x11 mm, toutes les vis, rondelles, chevilles, cosses de câble et un outil de vissage avec des embouts Torx® nécessaires. Aucun câble n'est pas compris dans la livraison.

Nous recommandons nos câbles pré-montés GL de différentes longueurs : GL20 (20cm), GL100 (1m), GL200 (2m), GL500 (5m), GL1000 (10m).

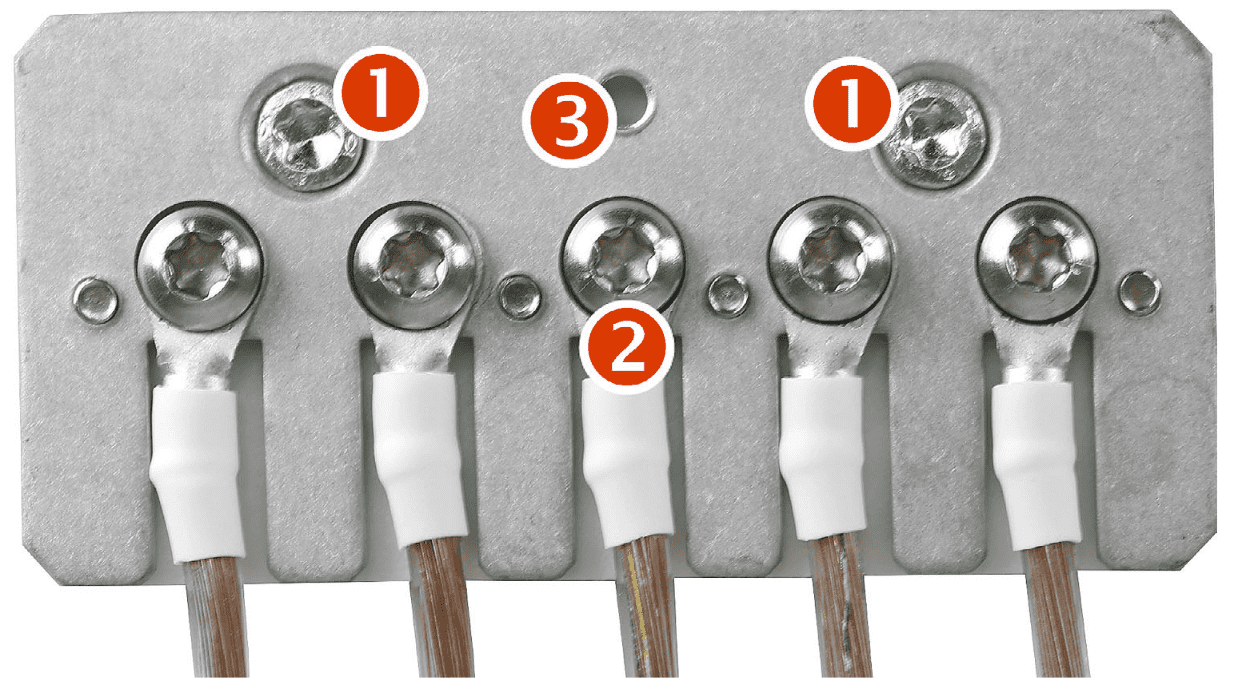

Explications de mise en œuvre :

1 | Pour une installation dans le mur : Pré-percez des trous de 6 mm. Insérez les chevilles. Visser avec les vis universelles 3.5x40 fournies.

2 | Visser les câbles (cosses) avec des vis M4x4 et les rondelles de tension. Le câble peut être être passé par un des emplacements (1) à travers la plaque.

3 | Visser le couvercle avec les vis M4x4.

Caractéristiques techniques  :

• Contenu : 1 pièce

• Poids : 130 g

• Nom : GD5

• Emballage : 150x120x30 mm
