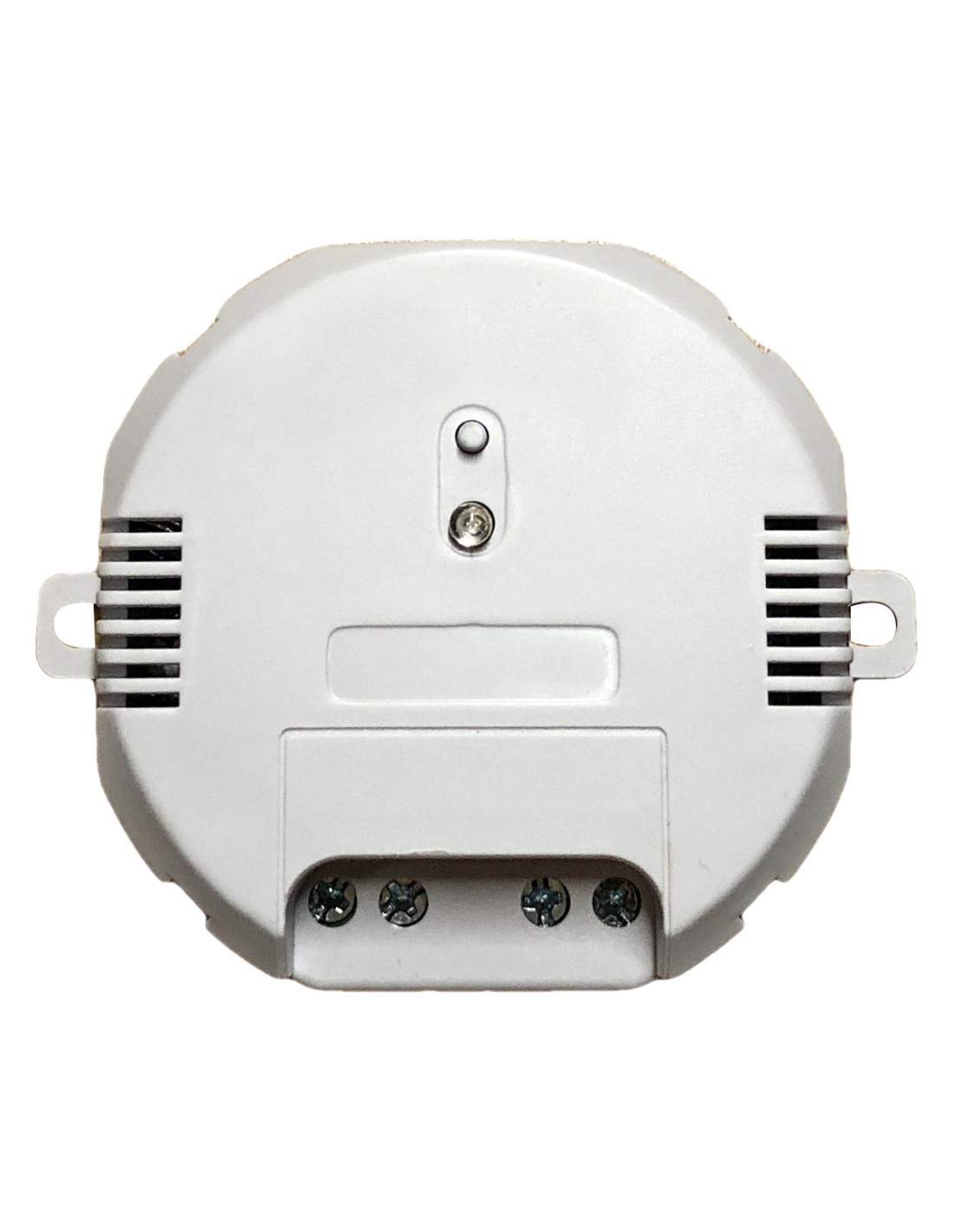

Micro-Module radio télécommandable ON / OFF sans fil 433MHz 2500 W

Name: Micro-Module radio télécommandable ON / OFF sans fil 433MHz 2500 W
Brand: Générique
SKU: MM2500W
Price: 19.9 EUR
Availability: InStock

Marque: Générique

Ref MM2500W

19,90 € TTC

En stock

EN BREF

Module sans fil ON/OFF 2500W télécommandé chauffage/éclairage. Permet la mise hors tension à distance des lampes et circuits électriques par télécommande à impulsions. Ce module est un simple récepteur qui permet la coupure de circuits dont la puissance est inférieure à 2500W. La mise hors-tension permet de supprimer les champs électriques des circuits concernés. Protection interne fusible 10A.

Module ON / OFF télécommandé 2500W - 433 MHz pour divers usages (chauffage, éclairage, volets roulants)…

Module éclairage ON / OFF 2500W télécommandé. Permet la commande à distance des lampes et de divers circuits ou appareils électriques par télécommande à impulsions (optionnelle). Ce module est uniquement un récepteur qui permet la coupure de circuits dont la puissance est inférieure à 2500W (Max 10A). La mise hors-tension permet de supprimer les champs électriques des circuits commandés par ce dispositif. Ceci évite la présence d'un champ électrique permanent autours des fils pour alimenter le circuit de commande filaire.

Ce dispositif peut compléter ou remplacer des interrupteurs automatiques de champ lorsque leur mise en place n'est pas possible, en plaçant le module récepteur au niveau du tableau électrique, juste après le disjoncteur de circuit.

Cette réduction et simplification des câblages permet d'envisager sereinement l'emploi de câbles ou de fils blindés. Utilisés avec les fils et câbles blindées, l'usage de ces modules sans fil supprime les pollutions électriques habituellement constatées au niveau des interrupteurs filaires pour les circuits éclairages. La durée d'émission d'ondes HF étant très courte (uniquement lors de l'activation d'un circuit), ce produit peut être efficacement employé même dans des environnements blindés hautes fréquences.

Le module encastrable est équipé d'une protection interne par fusible 10 Ampères (non remplaçable). Il doit néanmoins être protégé au tableau par disjoncteur ou fusible.

L'installation de ce système doit être réalisée par un électricien qualifié. Nous ne fournissons pas de conseils aux particuliers sur la mise en place de ce dispositif autre que des explications de principe.

Si la puissance du circuit à commander est trop importante (>2500 W), il est nécessaire d'assurer un relayage par un contacteur de puissance installé dans le tableau électrique. Il en est de même pour les appareils ayant un fort appel en courant lors de la mise sous-tension (charges inductives type moteurs, etc.).

Principes et conseils d'utilisation :

Le module interrupteur télécommandé permet d'allumer et d'éteindre vos lampes ou appareils électriques types volets roulants à distance à l'aide d'une télécommande sans-fil.

Il peut aussi être utilisé pour créer une prise télécommandée (éclairage d'appoint, lit électrique, etc) pour des appareils jusqu'à 2500W de puissance en cas de branchement direct sur le module. Pour la création d'une prise télécommandée, nous conseillons de disposer d'une ligne directe depuis le tableau, le module étant alors intégré dans le tableau ou proche de celui-ci.

Ce module peut être intégré dans un boitier d'appareillage ou une boite de dérivation qui devraient idéalement être situés au plus proche du tableau électrique pour limiter la présence des champs électromagnétiques autours des circuits alimentés en permanence (même sans consommation électrique).

Nota : Pour les personnes électrosensibles, le module éclairage est un simple récepteur radio, il n'émet donc aucun rayonnement hautes fréquences mesurable. Seul l'appui sur la télécommande pourra être mesurée sur une très brève durée.

Lits et fauteuils électriques : Ce module télécommandé permet d'assurer la commande de la prise de courant d'un lit ou fauteuil électrique afin d'assurer une mise hors-tension du circuit en dehors des besoins d'utilisation. Nous conseillons de fixer l'interrupteur à portée de main.

Note importante : Pour la commande de circuits susceptibles d'engager la sécurité des personnes, il est possible d'ajouter un deuxième interrupteur de secours (ex : cas d'une pile usagée ou d'une défaillance imprévue du dispositif). Dans ce cas, il est indispensable de faire appel à professionnel qui saura vous conseiller et valider les solutions techniques appropriées.

Les modules associés à des télécommande par interrupteurs sans-fil peuvent être considérés comme des systèmes domotiques. Cet ensemble est particulièrement adapté à des rénovations partielles ou à des installations existantes. Pour des installations neuves, il pourrait être privilégié l'usage de commandes filaires en très basse-tension et des circuits de puissance câblés en direct depuis le tableau (ex : protocole KNX de chez Hager).

Raccordement :

Avec ce module télécommandé, vous n'avez plus à tirer de câbles pour installer une commande d'éclairage, les circuits peuvent être câblés en direct depuis le tableau électrique. Placez l'interrupteur où vous voulez et branchez le module à l'origine du circuit à piloter. L'installation est simple et rapide, votre éclairage est directement prêt à l'emploi, il ne vous reste plus qu'à associer les deux modules ensemble (mode apprentissage automatique automatique, voir notice d'emploi).

Le module se branche sur un circuit électrique classique avec 2 bornes d'entrée et 2 bornes de sortie.

Le module doit être placé dans une boite de dérivation ou d'encastrement en plastique isolant afin de respecter la double isolation et l'indice de protection minimal contre les contacts directs (IP2X). Il ne doit pas être installé dans un boitier métallique blindé ou faradisé HF afin de ne pas perturber la réception du signal radio. Des essais de fonctionnement sont de toute manière recommandés lors de la mise en service.

Un mode d'emploi en français est fourni avec chaque produit.

Nota : Nous conseillons d'installer le module interrupteur à l'origine des circuits, c'est à dire proche du tableau électrique afin que la mise hors-tension supprime les champs électromagnétiques sur la plus grande partie possible du circuit.

Ce module fonctionne avec des télécommandes pouvant faire fonctionner jusqu'à 3 modules simultanément, ce qui simplifie leur mise en place à des endroits stratégiques, et pouvant être également utilisées pour un seul circuit.

Caractéristiques techniques :

Livraison : 1 module éclairage encastrable + mode d'emploi en français
Alimentation : 220-240V- 50 Hz
Utilisation intérieure
Puissance supportée : 2500W max. Fusible 10A
Consommation en veille / Fonction: 0.9W
Bouton commun codage et test Marche/ Arrêt
Mémorisation de 4 commandes différentes (Télécommande, interrupteur, etc.)
Fréquence de réception : 433,92MHz.
Distance de réception avec obstacle : 50 mètres maximum de la télécommande (interrupteur sans-fil)
Système compatible avec les ampoules : LED, Fluocompactes, halogènes et incandescentes. Les système à variateurs placés derrière ces télécommandes peuvent ne pas fonctionner.
Dimensions : 48 x 48 x 24,5 mm.
Garantie fabricant : 2 ans (en cas de défaut de fabrication ; à l'exclusion de tout défaut d'usage).

Attention : Ce module n'est pas compatible avec nos anciennes télécommandes et nos anciens modules 1000W d'une autre marque.

Livraison en 48h après commande pour les articles en stock

Quand vous achetez chez geotellurique.fr, vous achetez aussi un service. Vous pouvez nous joindre par e-mail ou par téléphone, lorsque vous rencontrez des difficultés dans l'utilisation des appareils ou des produits. Nous vous conseillons également sur les protections à mettre en œuvre. Enfin, nous vous garantissons un service après-vente de qualité.

Domaine: Électricité biocompatible, biotique ou bioelectricité
Garantie: 2 ans
Technologie: BF (Basses Fréquences)
Application: Intérieur
Compatible basse conso: Oui, compatible variateurs et VRE
Tension continue de surveillance: 230 AC
Coupure: Unipolaire

En stock 4 Produits

État Nouveau

Télécharger le PDF

FAQ – micro-modules radio 10 A et 16 A

Choisir le bon module

Quel module choisir : 10 A ou 16 A ?

Nous présentons le 10 A pour commander un circuit d’éclairage de 2500W maxi et le 16 A pour commander un circuit de prises de 4000W maxi. Ce repère facilite le choix de départ. L’électricien vérifie ensuite la protection, le câblage et les appareils réellement raccordés avant de retenir un modèle.

Un module 16 A convient-il à tous les circuits de prises ?

Non. Un circuit de prises peut notamment être protégé par un disjoncteur de 16 A ou de 20 A selon sa conception. Le marquage 16 A du module indique sa limite propre ; il ne rend pas automatiquement compatible un circuit protégé à 20 A. La protection et les conditions de pose doivent être étudiées pour l’ensemble du circuit. Pour un aperçu des circuits de prises, consultez le guide Legrand sur la NF C 15-100.

Et le module 10 A sur un circuit d’éclairage ?

Le même principe s’applique : la protection du circuit et les charges commandées doivent être compatibles avec le module 10 A. Un circuit d’éclairage n’est pas nécessairement protégé à 10 A. L’électricien vérifie le montage avant installation.

Peut-on commander des éclairages LED ?

Oui, si l’éclairage et le circuit conviennent au module. La commande radio n’a pas besoin de détecter la faible consommation de la lampe pour recevoir votre ordre. La limite de 10 A indiquée pour une charge résistive n’est toutefois pas une garantie pour tous les luminaires, alimentations ou variateurs : certains présentent un courant bref plus élevé au démarrage. L’électricien vérifie la compatibilité de la charge et de la protection.

Peut-on commander un moteur, un chauffage, des volets ou un lit électrique ?

Ces usages demandent une vérification spécifique. Une intensité nominale ne suffit pas à juger le démarrage d’un moteur, le comportement d’une alimentation ou les besoins de sécurité d’un équipement. Présentez l’appareil et son usage à l’électricien ; il pourra écarter le montage direct ou prévoir un relais/contacteur approprié. Ne coupez pas par une simple commande radio un équipement indispensable à la sécurité d’une personne.

Pourquoi ajouter parfois un contacteur de puissance ?

Le relais intégré au micro-module a ses propres limites. Lorsque la charge ou le circuit ne conviennent pas à une commande directe, l’électricien peut étudier une commande indirecte par contacteur de puissance adapté. Le choix du matériel et des protections relève de l’étude du circuit, et le module ne doit pas être utilisé au-delà de sa capacité.

Comprendre la coupure et les champs

Que coupe réellement le module ?

Le module commande la phase en sortie. Quand le relais est ouvert, la partie raccordée après cette sortie n’est plus alimentée en phase. Le module, son alimentation en amont et le neutre restent présents. Il ne s’agit ni d’une coupure bipolaire ni d’un moyen de mise en sécurité pour intervenir sur les fils.

Pourquoi le placer près du début de la partie commandée ?

Plus le point de coupure est placé en amont de la zone que l’on souhaite traiter, plus la longueur de câblage en aval susceptible de ne plus être alimentée en phase peut être importante. Le résultat dépend toutefois du tracé réel des fils, des autres circuits proches et du raccordement. L’emplacement se choisit avec l’électricien et l’effet peut être vérifié par mesure de champs électrique.

La coupure supprime-t-elle tous les champs électriques et magnétiques ?

Non. Elle peut réduire le champ électrique associé à la phase de la partie commandée, tandis que la partie en amont reste sous tension. Les champs magnétiques sont liés aux courants circulant dans les conducteurs et peuvent aussi provenir d’autres appareils ou circuits à proximité. Une mesure distincte des champs électriques et magnétiques permet de constater le résultat sur place. L’INRS explique cette distinction.

En quoi diffèrent-ils d’un interrupteur automatique de champ (IAC) ?

Un IAC adapté coupe et rétablit automatiquement l’alimentation selon la demande qu’il détecte. Avec ces micro-modules, l’utilisateur donne lui-même l’ordre par l’interrupteur radio. S’il oublie d’éteindre, la partie commandée reste alimentée. C’est pourquoi nous parlons d’une solution semi-automatique.

Le récepteur consomme-t-il de l’électricité quand le circuit est éteint ?

Oui, il doit rester alimenté pour recevoir les ordres radio. Il ne faut donc pas confondre coupure de la phase en aval et mise hors tension de toute l’installation. La consommation du module en veille est de moins de 5mA.

Commandes et liaison radio

Les interrupteurs émettent-ils en permanence ? Y a-t-il du Wi-Fi ?

L’interrupteur mural compatible envoie un bref ordre radio à l’appui ; le récepteur reste alimenté pour écouter la commande. Les produits présentés ici fonctionnent en 433,92 MHz, sans Wi-Fi ni pilotage par application.

Quel interrupteur utiliser ? Une télécommande de prise convient-elle ?

Ces deux micro-modules sont proposés avec les interrupteurs muraux RF compatibles de leur gamme, vendus séparément. Les prises télécommandées sont associées à leurs télécommandes. Même à fréquence identique, la compatibilité ne se déduit pas du seul marquage 433 MHz : il faut confirmer l’appairage des produits choisis.

Les anciennes télécommandes Geotellurique fonctionnent-elles avec ces modules ?

La fréquence 433,92 MHz ne garantit pas la compatibilité entre deux gammes, ce qui compte c'est le format du code qui est envoyé. Choisissez l’interrupteur prévu pour ces micro-modules.

Comment les commandes s’appairent-elles ?

Un bouton d’apprentissage sur le récepteur permet d’enregistrer une commande radio. Pensez à vous référer à la notice qui décrit un mode où la même touche alterne marche et arrêt et un mode utilisant des touches distinctes.

Peut-on commander plusieurs modules avec un interrupteur ou créer un va-et-vient ?

On peut étudier plusieurs points de commande pour un même module et, selon les possibilités d’appairage du lot livré, l’association d’une commande à plusieurs modules (20 maxi). Faites vérifier le scénario souhaité lors de la mise en service.

Les modules disposent-ils aussi d’une entrée de commande filaire ?

Les deux modèles 10 et 16A comportent des bornes S1 et S2 pour une commande locale, voir les schémas sur les notices. Le raccordement doit être réalisé par un électricien.

Quelle portée radio attendre dans une pièce ou près du tableau ?

La portée dépend des murs, de la distance, de l’emplacement du module et des matériaux autour de lui. Une boîte métallique ou un blindage radio proche peut gêner la réception malgré l’antenne intégrée. Testez l’interrupteur à l’emplacement final avant de fermer la boîte.

Installation et caractéristiques

Quelles sont les données techniques ?

10 A : alimentation 85 à 240 V AC, 50/60 Hz ; intensité maximale 10 A pour charge résistive ; réception 433,92 MHz ; antenne intégrée sur la variante reçue ; bornes S1, S2, L Out, L In, N In, N Out.
16 A : modèle marqué QSS052RF ; alimentation 85 à 250 V AC, 50/60 Hz ; intensité maximale marquée 16 A ; réception 433,92 MHz ; antenne intégrée ; bornes L Out, L In, N In, N Out, S1, S2.

Les caractéristiques détaillées et les charges admissibles se confirment avec la documentation du modèle livré.

Faut-il prévoir une commande de secours ou un accès au module ?

Prévoyez avec l’électricien un emplacement accessible pour l’entretien, l’appairage et les essais. Une pile usée, un défaut de commande ou une réception radio insuffisante peuvent empêcher l’ordre d’arriver. Si une continuité de service est nécessaire, la solution de secours doit être conçue pour l’usage réel ; un second interrupteur radio ne rend pas à lui seul le système sûr.

Qui doit installer ces modules ?

Le raccordement se fait au secteur : il relève d’un électricien qualifié, qui choisit une enveloppe adaptée, dimensionne et protège le circuit, et teste la commande radio à son emplacement définitif. Une boîte métallique ou un blindage proche peuvent réduire la portée. Le module ne doit pas couper sans étude un équipement dont l’alimentation est indispensable à la sécurité d’une personne.

Cette FAQ est commune aux micro-modules 10 A et 16 A. Pour le choix et la pose, les caractéristiques du modèle livré, sa notice et l’étude du circuit par l’électricien restent déterminantes.
