YSHIELD® GF4

Nouveau

YSHIELD® GF4 | Boîtier de mise à la terre de grande taille 120x120 mm, à installer directement sur les produits de blindage ou pour le serrage des bandes de mise à la terre. Utilisation à l'intérieur comme à l'extérieur.

Plus de détails

En stock.

33,25 €

Ajouter à ma liste

En savoir plus

YSHIELD® GF4 | Boîtier de mise à la terre 120x120 mm pour peintures et tissus anti ondes HF+BF

Boîtier de mise à la terre de grande taille 120x120 mm, à installer directement sur les produits de blindage ou pour le serrage des bandes de mise à la terre. En raison de sa grande surface, il est utilisé de préférence sur les façades et les toits. Avec trois points de fixation pour les bandes de mise à la terre pour toutes les surfaces avec peinture anti ondes, du grillage de blindage ou de la toile anti ondes. Utilisation à l'intérieur comme à l'extérieur (joint supplémentaire nécessaire). Plus fine qu'un panneau de construction en placoplatre avec son épaisseur de 11 mm, cette plaque peut aussi être prévue encastrée.

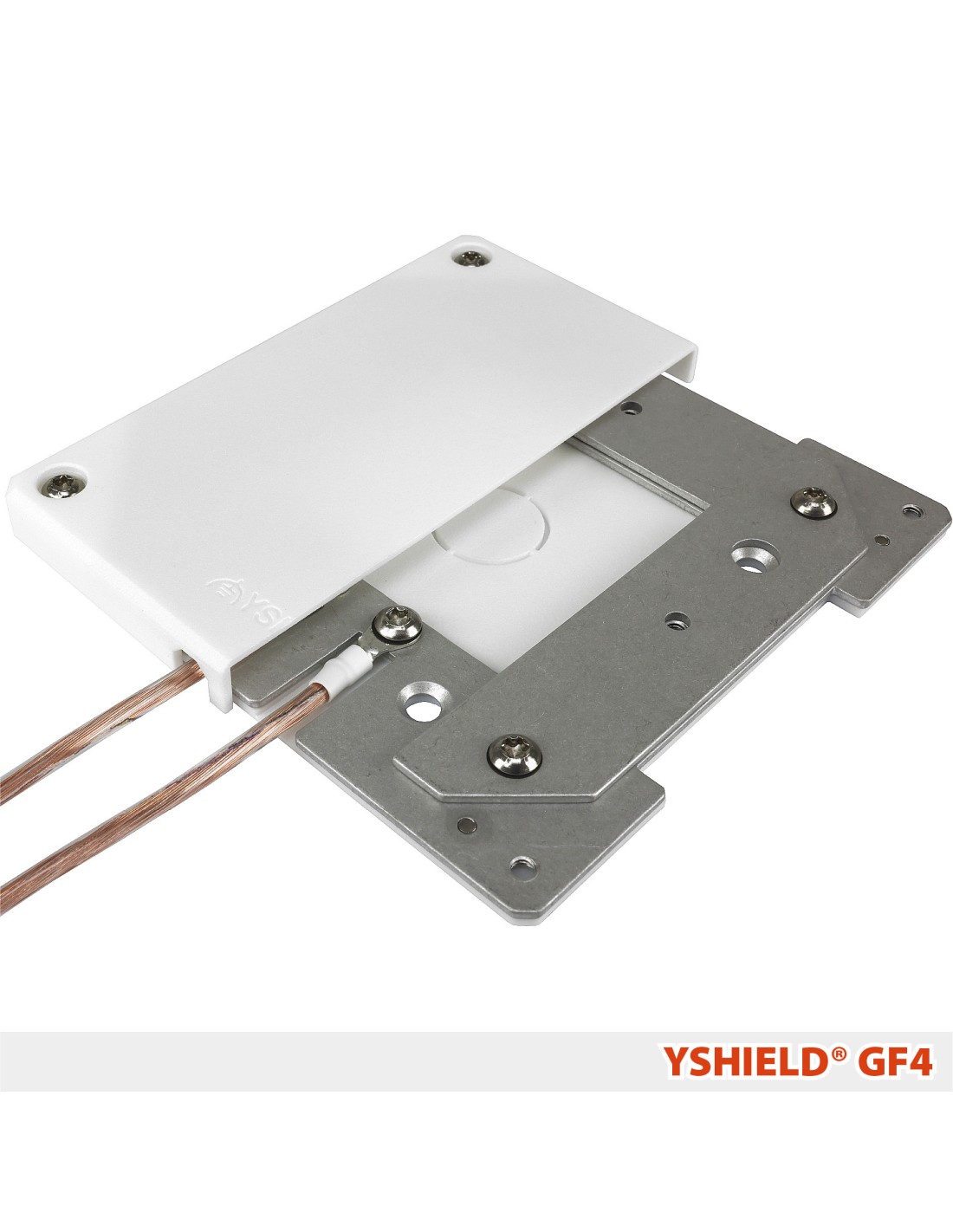

Cette plaque murale est livrée avec un cache de protection blanc, améliorant ainsi l'esthétique de l'installation et protégeant en même temps les fils d'éventuels tiraillements.

Un plaque de mise à la terre est nécessaire pour un grand mur ou pour deux petites zones contiguës.

Connectivité :

3 points de serrage. 2 raccords de câbles.


Contenu de la livraison :

Plaque en aluminium 115x115x2 mm, couvercle en plastique 120x120x11 mm, colle d'étanchéité UHU, bande de mise à la terre de 20 cm, toutes les vis, rondelles, chevilles, cosses de câbles et un outil de vissage avec des embouts Torx® nécessaires. Le câble n'est pas compris dans la livraison

Nous recommandons nos câbles pré-montés GL de différentes longueurs : GL20 (20cm), GL100 (1m), GL200 (2m), GL500 (5m), GL1000 (10m).

Pour un usage renforcé, une terre spécifique sera créée depuis le tableau électrique, sur un bornier de terre à part du bornier principal, et qui sera interconnecté avec celui-ci. Le fil utilisé sera idéalement multibrins, et de section minimale de 2,5 mm2. Merci de vous référer à notre document "Liaisons Equipotentielles Fonctionnelles de terre" disponible au téléchargement.

Mise en oeuvre YSHIELD® GF4 | Boîtier de mise à la terre 120x120 mm pour peintures et tissus anti ondes HF+BF

1 | 20 mm d'ouverture possible pour une gaine permettant l'arrivée du câble par l'arrière, si le câble doit être acheminé par l'arrière dans le mur.

2 | Pré-percez des trous de 6 mm. Insérez les chevilles. Vissez avec des vis universelles 3,5x40 fournies.

Les étapes de mise en oeuvre YSHIELD® GF4 | Boîtier de mise à la terre 120x120 mm pour peintures et tissus anti ondes HF+BF

3 | Collez la bande de mise à la terre / la bande EMV ou préparez le ruban en acier inoxydable / la bande de tissu en acier inoxydable pour le serrage.

Les étapes de blindage YSHIELD® GF4 | Boîtier de mise à la terre 120x120 mm pour peintures et tissus anti ondes HF+BF

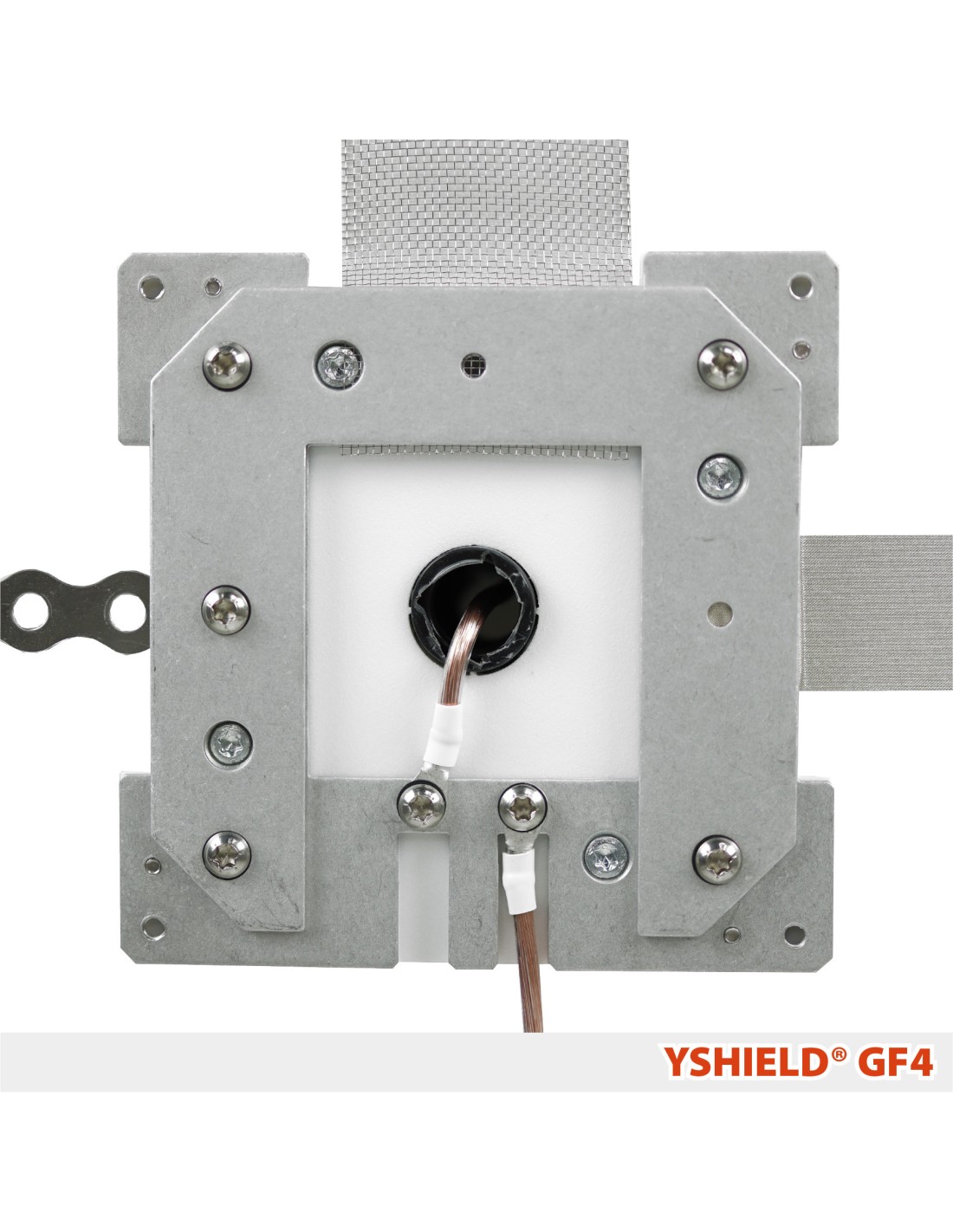

4 | Appliquez la plaque en forme de U (ouverture vers le bas) et fixez ainsi la bande autocollante de mise à la terre fournie (3) et autres éléments de mise à la terre éventuels à fixer avec les vis M4x6 et les rondelles de blocage fournies (!).

5 | Vissez le câble (cosse fournie) ou câble pré-monté de la série GL avec les vis M4x4 et les rondelles de tension. Le câble de mise à la terre peut être passé à travers la plaque de mise à la terre GF3 (1) à l'arrière dans le mur.

6 | Vissez le couvercle avec les vis M4x6.

(Rappel de sécurité électrique : le blindage doit être effectué dans une pièce ou l'électricité a été désactivée pendant la mise en œuvre. Le raccordement à la terre du blindage doit aussi être fait dans ces conditions, par un électricien compétent).

Caractéristiques techniques  :

  • Poids : 265 g
  • Nom : GF4
  • Emballage : 150x120x30 mm

L'avis de Geotellurique.fr  :

Si cette plaque GF3, technique et très bien aboutie est la plus polyvalente permettant d'être utilisée quel que soit le besoin, y compris sur des murs de très grandes surfaces, nous vous recommandons pour l'usage de peinture en intérieur ou un usage directement fixé sur une toile ou un grillage anti-ondes plutôt la plaque GS3, plus simple à mettre en œuvre.

Livraison en 48h après commande pour les articles en stock

Quand vous achetez chez geotellurique.fr, vous achetez aussi un service. Vous pouvez nous joindre  par e-mail ou par téléphone, lorsque vous rencontrez des difficultés dans l'utilisation des appareils ou des produits. Nous vous conseillons également sur les protections à mettre en œuvre. Enfin, nous vous garantissons un service après-vente de qualité.

Produits associés

Télécharger

Liaison Equipotentielle Terre

Instructions pour les électriciens pour réaliser une mise en œuvre adaptée des mises à la terre des blindages : « Liaisons Equipotentielles Fonctionnelles de terre ».
