Plaque de mise à la terre GB Yshield pour peintures de protection anti ondes HF+BF

Plaque GB-plinthes

Nouveau

Plaque de mise à la terre GB Yshield pour peintures de protection hautes et basses fréquences, pour l'intérieur.

A positionner au niveau de plinthes.

Plus de détails

en stock

16,58 €

Ajouter à ma liste

En savoir plus

Plaque de mise à la terre GB Yshield pour peintures de protection hautes et basses fréquences, pour l'intérieur.



Cette plaque de mise à la terre est spécialement conçue pour garantir une bonne mise à la terre des toiles et peintures de protection de basses et hautes fréquences fixés au murs à l'intérieur.

De forme rectangulaire pour montage au niveau de plinthes creuses. Cela permet de moduler votre installation selon vos besoin et de distribuer les câbles GC derrière des moulures au niveau des plinthes. Cette plaque est livrée avec un enjoliveur de couleur blanche.

Une plaque de mise à la terre est nécessaire pour un grand mur ou pour deux petites zones contiguës.

4 câbles de mise à la terre peuvent être raccordées sur une plaque GB.

La forme rectangulaire prévue pour la plaque permet de la placer sous une moulure plastique et permet d'améliorer l'esthétique de l'ensemble.

L'utilisation de cette plaque est généralement réservée à des chantiers d'envergure réalisés par des professionnels.

Pour des usages plus courants ou conventionnels, sans démontages de plinthes de la pièce à blinder, on se contentera d'utiliser la plaque murale GW.

Matériel fourni :

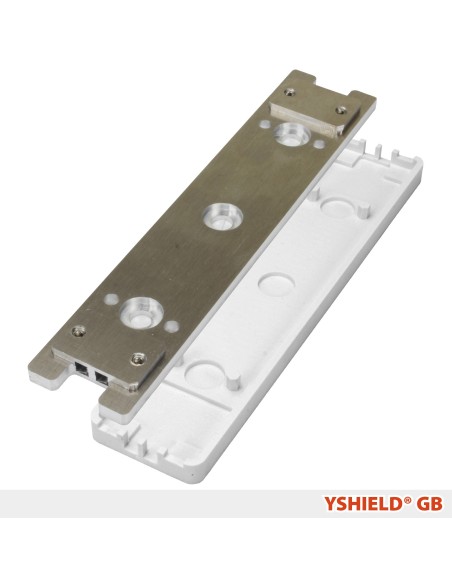

• Une plaque de mise à la terre de 150 x 30 x 6 mm, enjoliveur
• Un cache blanc de 155 x 35 x 8 mm
• 4 chevilles
• 4 vis
• 3 fiches de connexion (type fiche banane à souder pour usages spécifiques)



Pour relier cette plaque à la terre, il est conseillé d'utiliser les câbles pré-assemblé GC de taille adapté pour réaliser les jonctions des circuits de terres fonctionnelles des blindages. Si possible, prévoir pour chaque pièce blindée un circuit de terre en direct depuis le tableau électrique vers une plaque principale GB, les autres terres des blindages d'une pièce pouvant être repiquées les unes sur les autres sur la plaque principale.

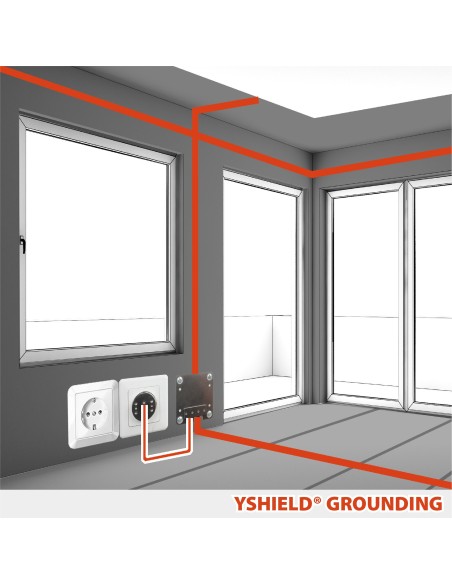

La plaque sera placée sur les rubans de mise à la terre (EB1 ou EB2) qui auront été placés avant ou après peinture de blindage autour de la pièce, pour assurer une continuité parfaite tout autour des zones traitées.

Cette plaque n'est pas adaptée pour un usage extérieur. Dans ce cas, utiliser le kit GE spécifique prévu à cette effet.

Tous les travaux électriques et de raccordement à la terre seront effectués par un électricien qualifié, en suivant les recommandations de mise à la terre et d'installation électrique conformément aux normes NFC 15-100 pour la France et DIN 57100 / VDE 0100 pour l'Allemagne.

Attention : ces plaques sont vendues seules et doivent être complétées par un câble de mise à la terre prêt à l'emploi de la série GC (GC20, GC100, GC200, GC500 ou GC1000) + des rubans de mise à la terre EB1 ou EB2.
