Câble blindé rigide 5G1,5 pour installation électrique biocompatible - 25m

Câble blindé rigide 5G1,5 pour installation électrique biocompatible - 25m DANELL - 1
Câble blindé rigide 5G1,5 pour installation électrique biocompatible - 25m DANELL - 1
Câble blindé rigide 5G1,5 pour installation électrique biocompatible - 25m DANELL - 2
  • Nouveau
Câble blindé rigide 5G1,5 pour installation électrique biocompatible - 25m DANELL - 1
Câble blindé rigide 5G1,5 pour installation électrique biocompatible - 25m DANELL - 1
Câble blindé rigide 5G1,5 pour installation électrique biocompatible - 25m DANELL - 2
5G1,5-25m
108,90 € TTC
Délai de livraison : 1 à 2 semaines

EN BREF

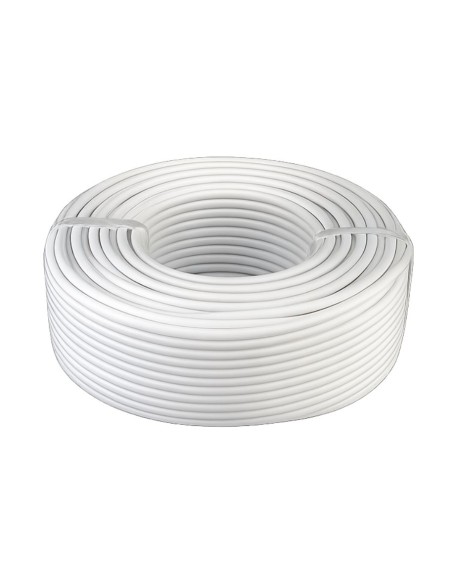

Le câble blindé 5G1,5 mm² réduit efficacement les champs électriques et magnétiques dans les réseaux triphasés. Il comprend 5 conducteurs (3 phases, neutre, terre) de 1,5 mm², adaptés à l’alimentation d’équipements tels que ventilations ou éclairages industriels.Compatible avec la construction neuve et la rénovation, il répond aux exigences des installations électriques biocompatibles en résidentiel, tertiaire et industriel. Coloris : gris clair - Bobine de 25 mètres



Câble blindé 5G1,5 rigide pour installation électrique biocompatible - Bobine de 25m



Pourquoi choisir un câble blindé 5G1,5 ?

Le câble blindé rigide 5G1,5 mm² représente une solution technique avancée pour les installations électriques biocompatibles complexes. Il incorpore cinq conducteurs de 1,5 mm² (3 phases, neutre et terre) protégés par un écran métallique, minimisant l'exposition aux rayonnements électriques et magnétiques basses fréquences. Il s'utilise spécifiquement dans les cas de raccordement de circuits d'éclairage avec télérupteur, temporisation ou commande domotique, où plusieurs conducteurs sont nécessaires pour les différents retours ou commandes, comme par exemple 3 retours de lampe + neutre + terre. Il peut également servir a créer un petit tableau secondaire (garage, dépendance...)


Principe de protection du câble blindé :

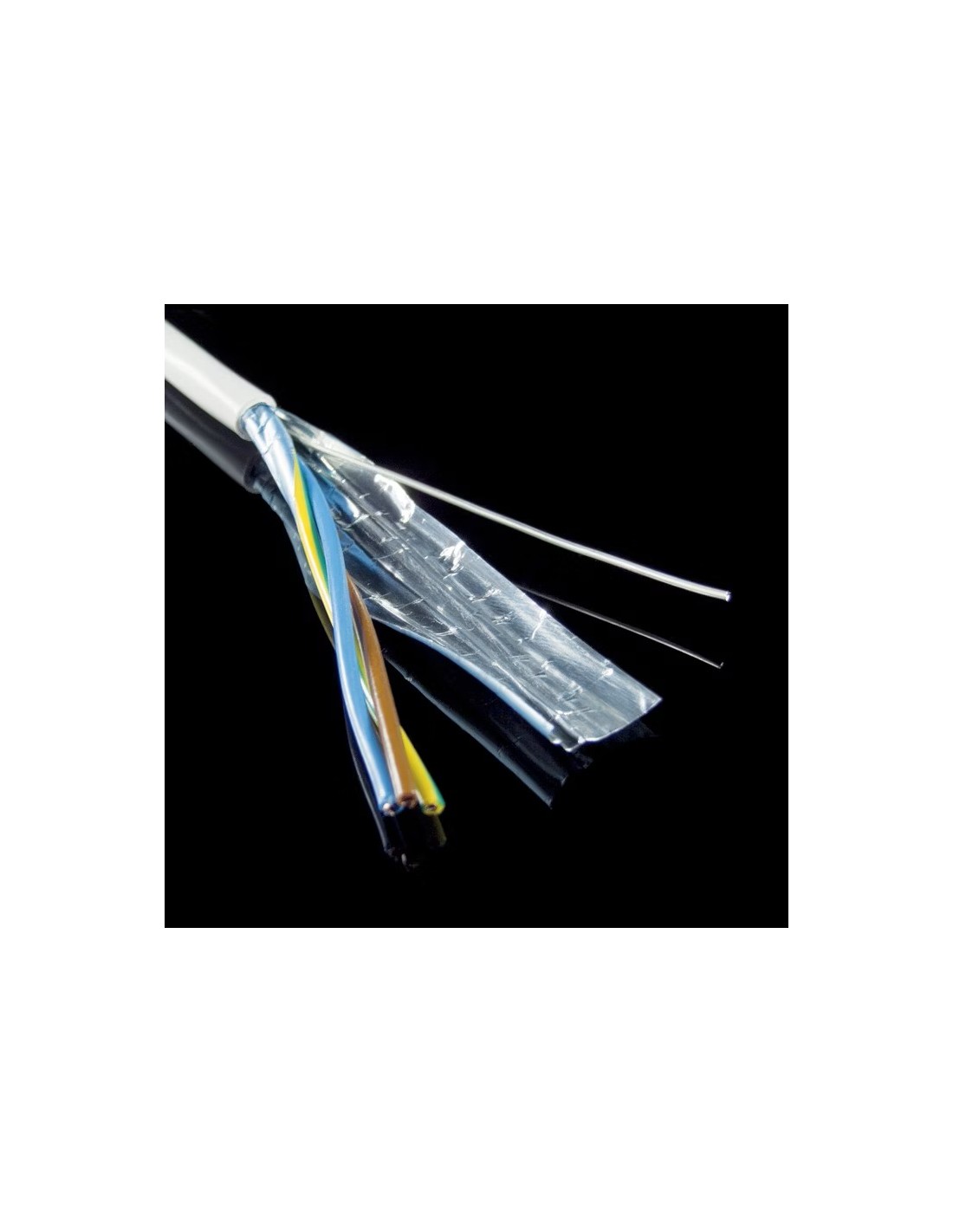

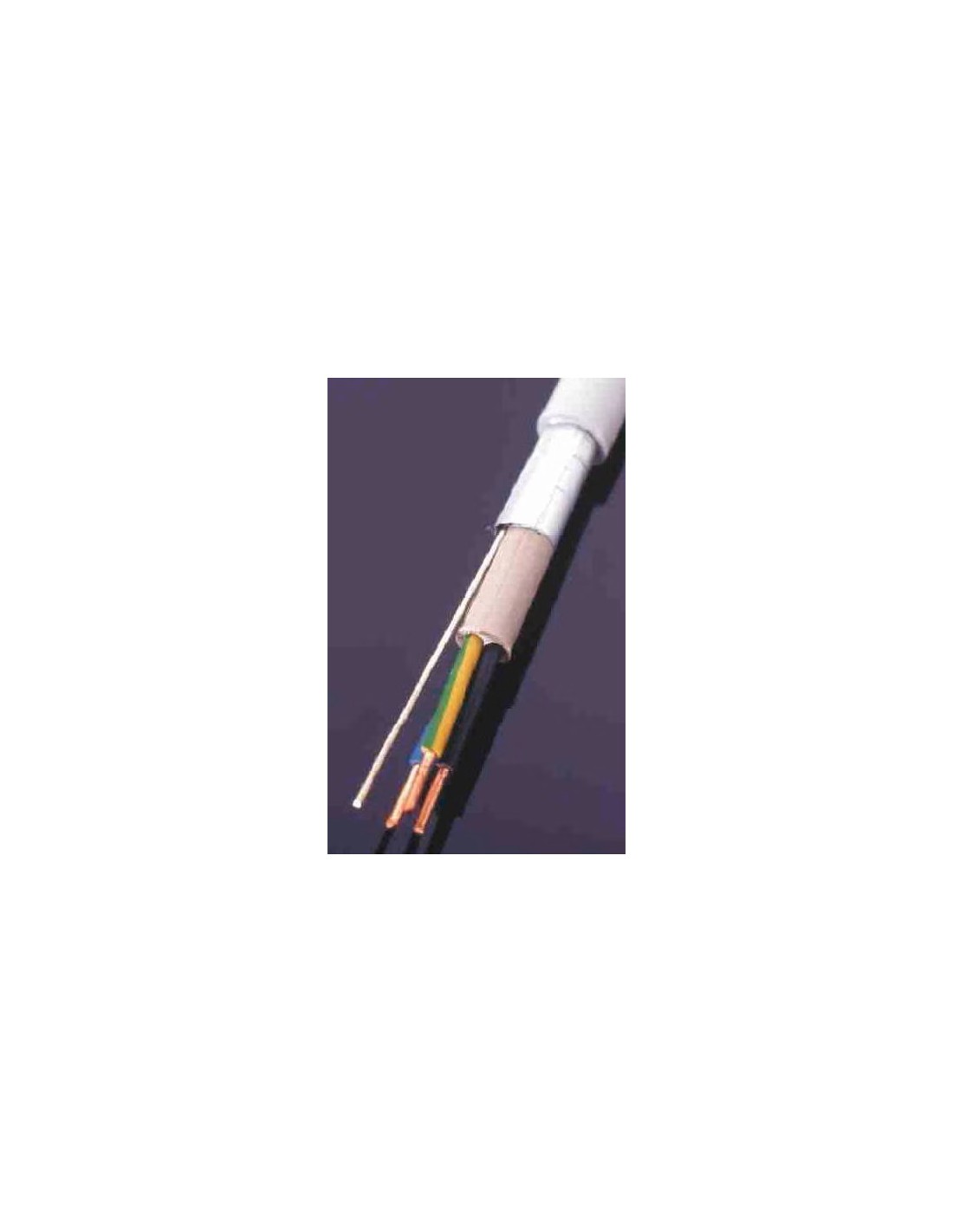

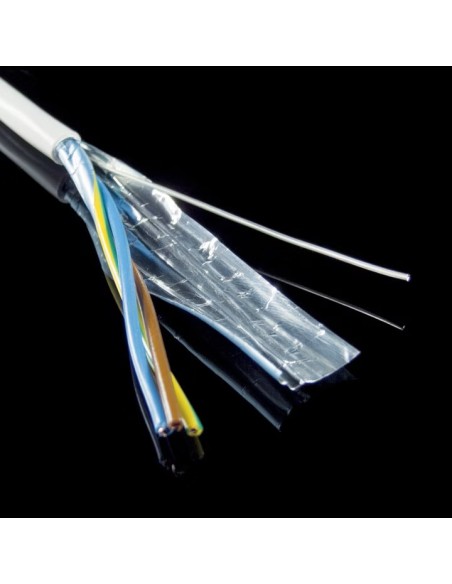

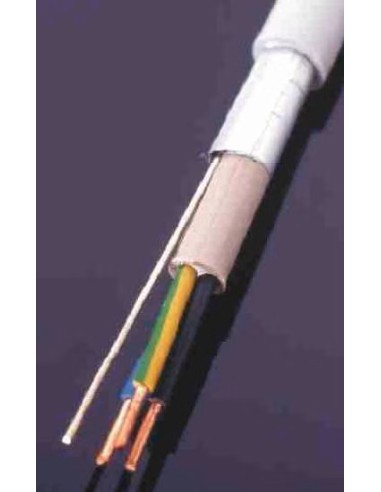

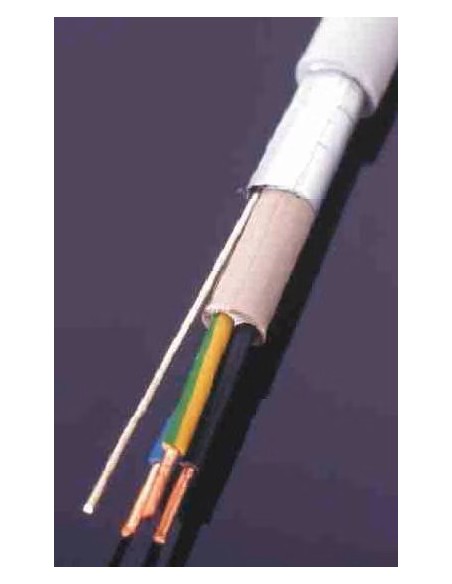

Ce câble intègre une protection par écran métallique qui enveloppe tous les conducteurs (3 phases, neutre et terre). Un fil de continuité nu, appelé drain, traverse l'intégralité du câble en contact permanent avec cet écran protecteur. Ce drain exige un raccordement impératif au circuit de terre. Pour garantir une isolation optimale, chaque jonction de l'installation requiert un manchon  isolant : départ du circuit au tableau électrique, boîtiers de dérivation, et extrémité du circuit.

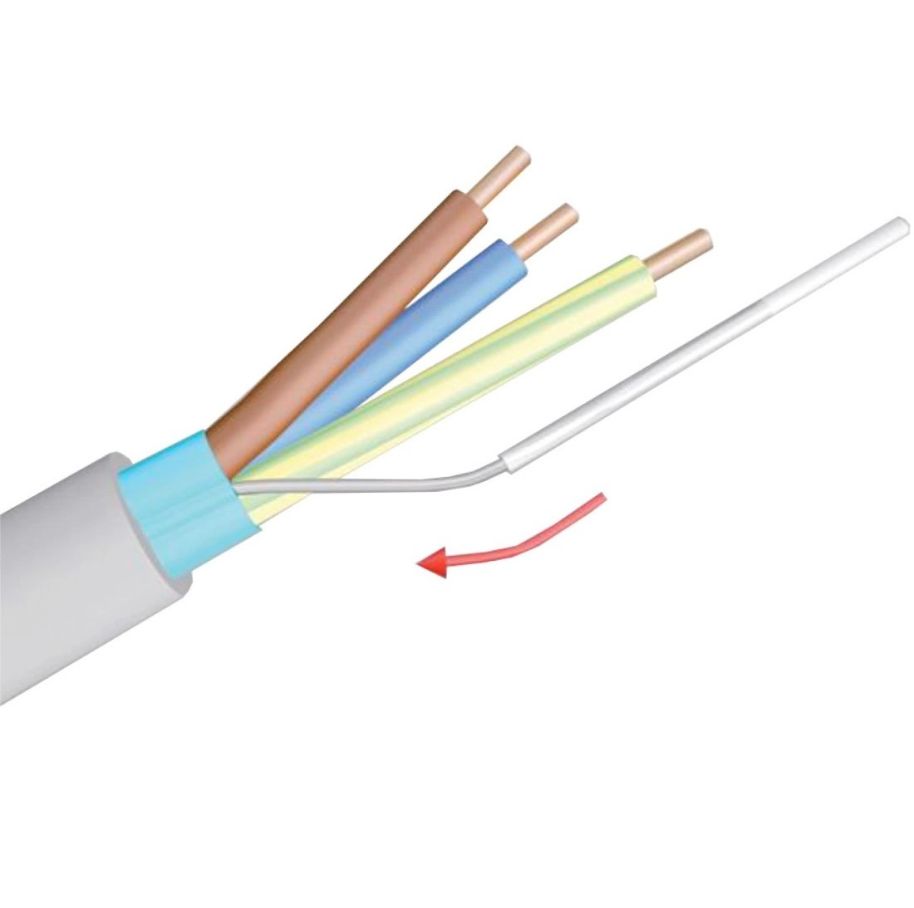

Câble blindé rigide 5G1,5 et 5G2,5 pour installation électrique biocompatible - 25mCâble blindé avec son manchon isolant


Fondements techniques :

  • Une tension électrique engendre un champ électrique.
  • Un passage de courant produit un champ magnétique.

L'écran métallique élimine les champs électriques à 50 Hz grâce à la mise à la terre du drain. Simultanément, les conducteurs internes, vrillés 15 fois par mètre, permettent de réduire considérablement les champs magnétiques.

Il est conseillé d'associer ces câbles à des coffrets d'appareillage faradisés.

Domaines d'application :

  • Réseaux triphasés
  • Environnements résidentiels ou tertiaires biocompatibles

Ce câble exige une installation conforme aux réglementations électriques nationales et doit être posé par un électricien.

Caractéristiques techniques :

  • Section : 5 x 1,5 mm²
  • Diamètre extérieur : environ 12,0 mm
  • Système de blindage : Les conducteurs (phases, neutre et terre) sont enveloppés d'un écran métallique raccordé à la terre via un conducteur drain dédié.
  • Atténuation magnétique : Conducteurs vrillés 15 fois par mètre pour réduire les champs magnétiques.
    Conformité réglementaire : Respecte la directive européenne 73/23/CEE (directive basse tension). Blindage testé selon TCO'99, Volume I (MPR 88) et DIN EN 50279`
  • Teinte : gris clair
  • Fabrication : Gaine plastique double avec mélange polymère PE sans halogène HM2 conforme DIN VDE 0250-214 - Isolation centrale sans halogène (polyéthylène PE réticulé 2XI1) selon DIN VDE 0276-604 - Mélange polymères PPEVA - Agent ignifuge trihydroxyde d'aluminium en poudre (ATH)Exempt de PVC (sans plastifiants)
  • Températures : -40°C à +70°C (installation fixe) / +5°C à +70°C (durant la pose)
  • Usage extérieur : autorisé si protégé du rayonnement solaire direct
  • Zones à risques : utilisation interdite en atmosphères explosives
  • Provenance : Fabrication allemande

Explorez aussi nos autres gammes, pour des sections différentes :

⚠️ Avertissement : SÉCURITÉ ÉLECTRIQUE ⚠️

L'installation et le raccordement des câbles blindés exigent absolument l'intervention d'un électricien professionnel agréé. Toute mise en œuvre défectueuse ou usage non réglementaire peut engendrer des dangers pour les personnes, les animaux ou les équipements. Les données fournies ici ont un caractère informatif ; la responsabilité de l'électricien est d'assurer la conformité de l'installation aux normes applicables et aux règles de l'art reconnues.

Domaine
Électricité biocompatible, biotique ou bioelectricité
Garantie
2 ans
Technologie
BF (Basses Fréquences)
Accessoire
Non
Champ d'application
Protection habitation
Épaisseur
5G1,5
Mise à la terre
Obligatoire
Couleur Câble
Gris
Couleur fil(s)
Bleu-Marron-V/J
Nouveau
Télécharger le PDF

FT câbles blindés DANELL

Fiche Technique, ensemble de normes, mise en œuvre

Télécharger (921.69KB)
1. Quelle différence entre un câble blindé et un câble standard ?

Le câble blindé intègre un écran métallique relié à la terre, qui neutralise les champs électriques. Les conducteurs, torsadés à raison de 15 spires par mètre, permettent également de réduire significativement les rayonnements en champ magnétique. À l’inverse, un câble standard ne bénéficie d’aucune de ces protections.

2. Le câble blindé est-il compatible avec toutes les installations électriques ?

Oui, il peut remplacer un câble classique de section équivalente dans les circuits d’éclairage ou de prises, à condition que les normes d’installation soient respectées.

3. Peut-on l’utiliser à l’extérieur ?

Oui, à condition qu’il ne soit pas exposé directement à la lumière du soleil.

4. Dans quelles pièces faut-il privilégier les câbles blindés ?
  • les zones sensibles comme les chambres à coucher, chambres d’enfants ou suites parentales ;

  • les pièces fortement équipées électriquement comme la cuisine ou le salon ;

  • les espaces en bois (planchers, cloisons) qui diffusent davantage les champs électriques.

5. Quelle section de câble blindé choisir selon l'appareil à alimenter ?
  • 3G1,5 mm² : idéal pour l’éclairage et les circuits de prises classiques.

  • 3G2,5 mm² : pour les circuits spécialisés alimentant des appareils de forte puissance comme :

    • Chauffe-eau électrique

    • Radiateurs

    • Four encastré

    • Lave-vaisselle

    • Congélateur

    • Machine à laver

  • 5G1,5 mm² et 5G2,5 mm² : adaptés aux installations triphasées, notamment pour des équipements industriels (pompes à chaleur, bornes de recharge, moteurs).

Il doit être installé conformément aux normes électriques en vigueur dans votre pays.
