Câble blindé rigide 5G2,5 pour installation électrique biocompatible - 25m

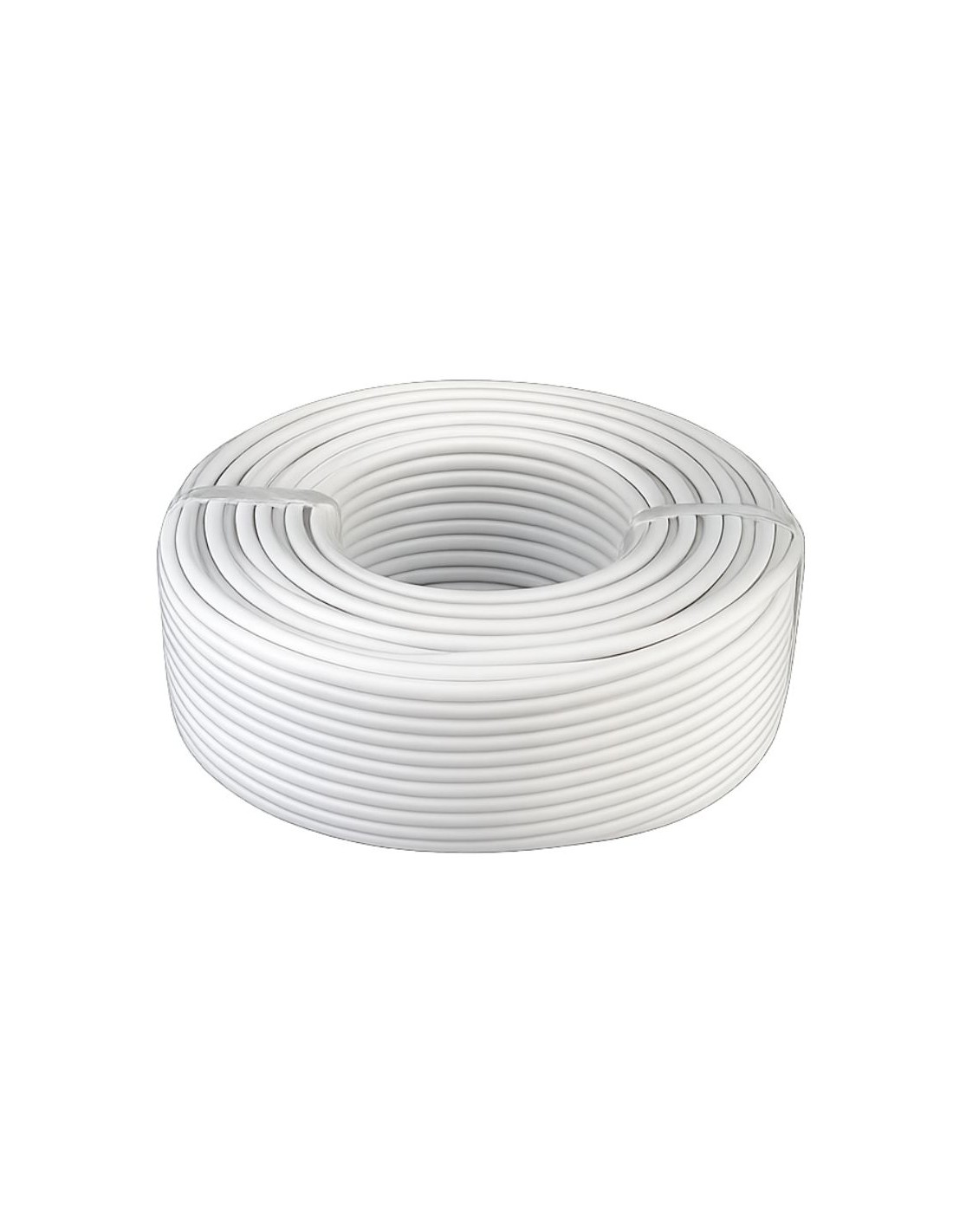

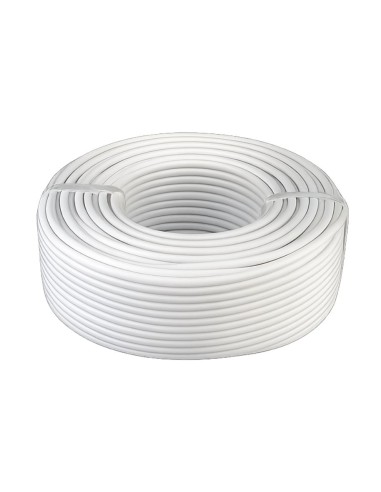

Câble blindé rigide 5G2,5 pour installation électrique biocompatible - 25m DANELL - 1
Câble blindé rigide 5G2,5 pour installation électrique biocompatible - 25m DANELL - 3
Câble blindé rigide 5G2,5 pour installation électrique biocompatible - 25m DANELL - 2
  • Nouveau

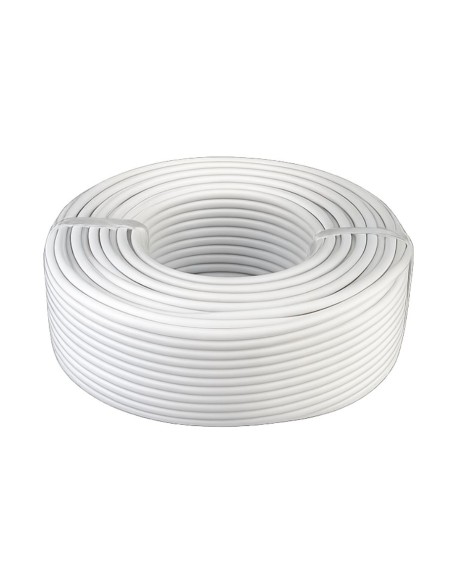

Câble blindé rigide 5G2,5 pour installation électrique biocompatible - 25m DANELL - 1

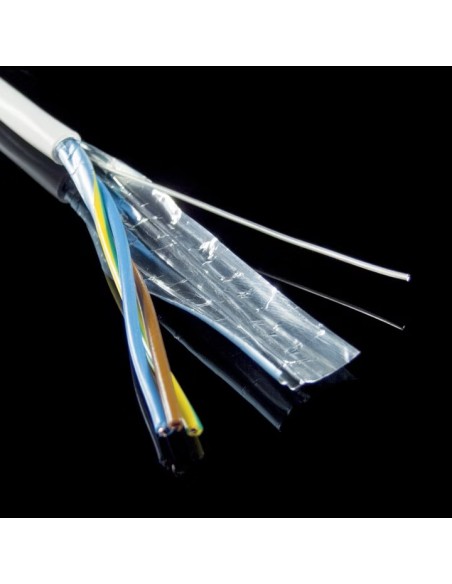

Câble blindé rigide 5G2,5 pour installation électrique biocompatible - 25m DANELL - 3

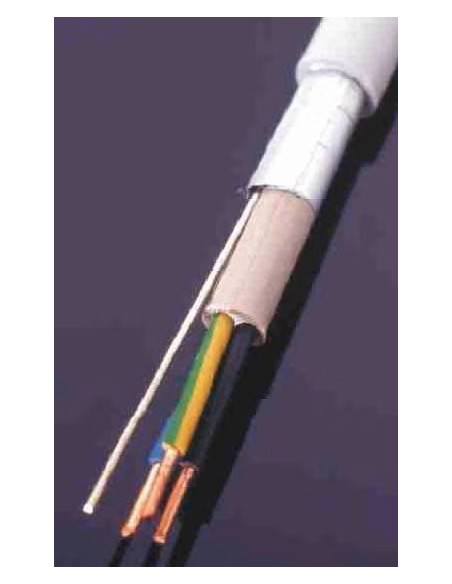

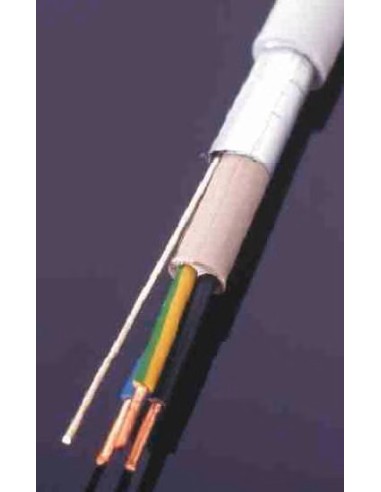

Câble blindé rigide 5G2,5 pour installation électrique biocompatible - 25m DANELL - 2
5G2,5-25m
139,99 € TTC
Délai de livraison : 1 à 2 semaines

EN BREF

Le câble blindé 5G2,5 mm² bloque efficacement les champs électriques et magnétiques dans les réseaux triphasés. Avec ses 5 conducteurs (3 phases, neutre, terre) de 2,5 mm², il est idéal pour alimenter des équipements puissants : pompes à chaleur, bornes de recharge, moteurs triphasés, etc. Adapté à la construction neuve, à la rénovation et à l'éco-construction, il répond aux critères des installations électriques biocompatibles, en résidentiel, tertiaire et industriel. Coloris : gris clair / Bobine de 25 mètres.



Câble blindé 5G2,5 rigide pour installation électrique biocompatible - Bobine de 25m


Pourquoi utiliser un câble blindé 5G2,5  ?

Le câble blindé rigide 5G2,5 mm² constitue une solution idéale pour les installations électriques biocompatibles en triphasé. Il est doté de cinq conducteurs de 2,5 mm² (3 phases, neutre et terre), entourés d’un blindage, réduisant l’exposition aux champs électriques et magnétiques basses fréquences. Spécialement conçu pour les réseaux triphasés, ce câble convient parfaitement à l’alimentation d’équipements à forte puissance tels que les pompes à chaleur, bornes de recharge pour véhicules électriques, fours industriels ou moteurs triphasés.

Comment fonctionne le câble blindé ?

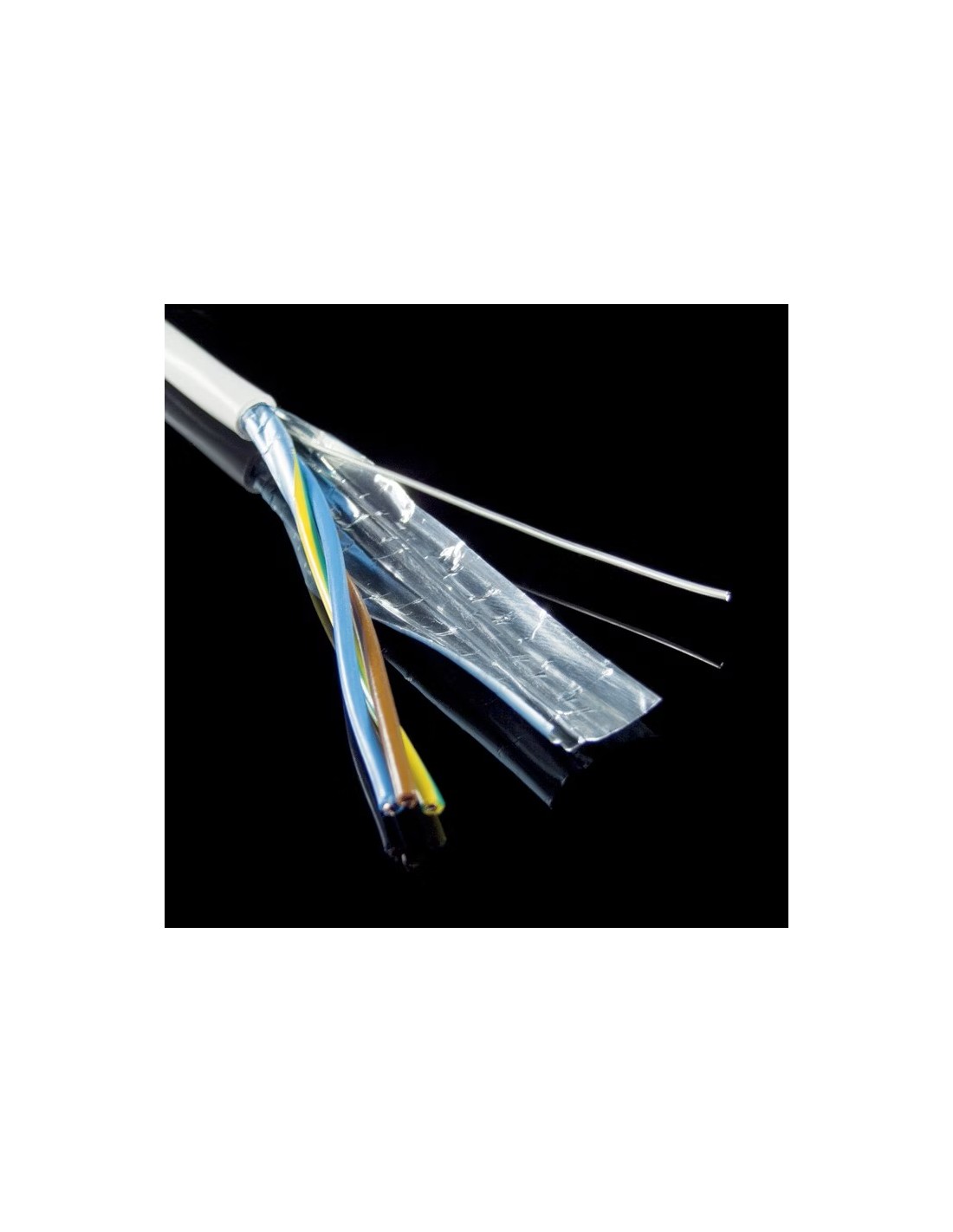

Le câble intègre un système de protection par blindage qui entoure l'ensemble des conducteurs (3 phases, neutre et terre). Un conducteur de continuité nu, désigné sous le terme de drain, parcourt toute la longueur du câble en contact direct avec cette protection blindée. Ce drain nécessite une connexion obligatoire au réseau de terre. Pour assurer une isolation parfaite, chaque point de l'installation doit être équipé d'un manchon de protection isolant : origine du circuit sur le tableau électrique, boîtes de raccordement intermédiaires, et terminaison du circuit.

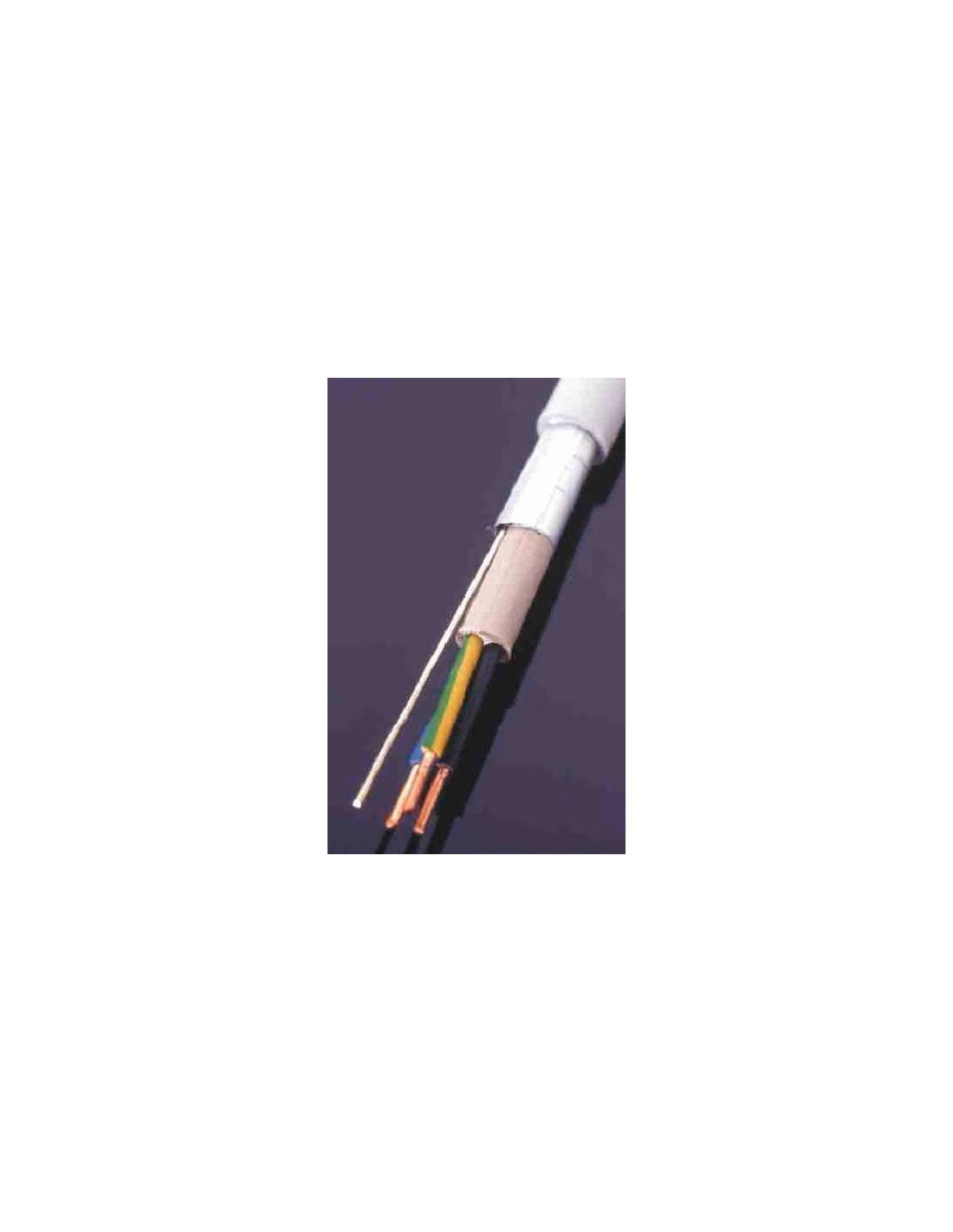

Câble blindé rigide 5G1,5 et 5G2,5 pour installation électrique biocompatible - 25mCâble blindé avec son manchon isolant


Principes de fonctionnement :

  • Une différence de potentiel crée un champ électrique.
  • Une circulation de courant génère un champ magnétique.

La blindage neutralise les champs électriques à 50 Hz par la mise à la terre du conducteur drain. Parallèlement, les conducteurs internes, torsadés 15 fois par mètre, permettent d'atténuer significativement les champs magnétiques.

Il est recommandé de combiner ces câbles avec des boîtiers d’appareillage blindés (faradisés).


Application :

  • Installations triphasées
  • Environnement résidentiel ou tertiaire biocompatible

Ce câble nécessite une mise en œuvre conforme à la réglementation électrique nationale et doit être installé exclusivement par un électricien qualifié.

Caractéristique technique :

  • Section : 5 x 2,5 mm²
  • Diamètre extérieur : approximativement 13,0 mm
  • Protection : Les 3 conducteurs (phase, neutre et terre) sont protégés par un écran métallique raccordé à la terre via un conducteur drain intégré.
  • Réduction magnétique : Conducteurs torsadés 15 fois par mètre pour diminuer les champs magnétiques.
  • Conformité et certifications : Conforme à la directive européenne 73/23/CEE (directive basse tension). Blindage validé selon les standards TCO'99, Volume I (MPR 88) et DIN EN 50279 (test à 30 cm de distance, référence terre, câble libre sur plusieurs mètres, conditions laboratoire hors-champ)
  • Coloris : gris clair
  • Composition : Polymère PE exempt d'halogène HM2 (DIN VDE 0250-214) - Isolation centrale polyéthylène PE réticulé 2XI1 (DIN VDE 0276-604) - Mélange polymères PPEVA - Retardateur de flamme trihydroxyde d'aluminium (ATH). Sans PVC (absence de plastifiants)
  • Température : -40°C à +70°C (fixe) / +5°C à +70°C (lors de l'installation)
  • Installation extérieure : possible si protégé des rayons solaires directs
  • Restriction : interdit en zones dangereuses (ATEX)
  • Origine : Fabrication allemande


Découvrez également nos autres références, our des sections supérieures :


⚠️ Note importante : SECURITE ELECTRIQUE ⚠️

La pose et le raccordement des câbles blindés nécessitent impérativement l'intervention d'un professionnel électricien certifié. Toute installation inadéquate ou utilisation non conforme peut occasionner des risques pour les personnes, les animaux ou le matériel. Les informations communiquées ici sont à caractère informatif ; il incombe à l'électricien de veiller à la conformité de l'installation selon les normes en vigueur et les pratiques professionnelles reconnues.

Domaine
Électricité biocompatible, biotique ou bioelectricité
Garantie
2 ans
Technologie
BF (Basses Fréquences)
Accessoire
Non
Champ d'application
Protection habitation
Épaisseur
5G2,5
Mise à la terre
Obligatoire
Couleur Câble
Gris
Couleur fil(s)
Bleu-Marron-V/J
Nouveau
Télécharger le PDF
1. Quelle différence entre un câble blindé et un câble standard ?

Le câble blindé intègre un écran métallique relié à la terre, qui neutralise les champs électriques. Les conducteurs, torsadés à raison de 15 spires par mètre, permettent également de réduire significativement les rayonnements en champ magnétique. À l’inverse, un câble standard ne bénéficie d’aucune de ces protections.

2. Le câble blindé est-il compatible avec toutes les installations électriques ?

Oui, il peut remplacer un câble classique de section équivalente dans les circuits d’éclairage ou de prises, à condition que les normes d’installation soient respectées.

3. Peut-on l’utiliser à l’extérieur ?

Oui, à condition qu’il ne soit pas exposé directement à la lumière du soleil.

4. Dans quelles pièces faut-il privilégier les câbles blindés ?
  • les zones sensibles comme les chambres à coucher, chambres d’enfants ou suites parentales ;

  • les pièces fortement équipées électriquement comme la cuisine ou le salon ;

  • les espaces en bois (planchers, cloisons) qui diffusent davantage les champs électriques.

5. Quelle section de câble blindé choisir selon l'appareil à alimenter ?
  • 3G1,5 mm² : idéal pour l’éclairage et les circuits de prises classiques.

  • 3G2,5 mm² : pour les circuits spécialisés alimentant des appareils de forte puissance comme :

    • Chauffe-eau électrique

    • Radiateurs

    • Four encastré

    • Lave-vaisselle

    • Congélateur

    • Machine à laver

  • 5G1,5 mm² et 5G2,5 mm² : adaptés aux installations triphasées, notamment pour des équipements industriels ou haute puissance (pompes à chaleur, bornes de recharge, moteurs).

Il doit être installé conformément aux normes électriques en vigueur dans votre pays.
