Nouveau Mesureur d'électricité sale Line EMI Meter (10kHz-1MHz) Agrandir l'image

Mesureur d'électricité sale Line EMI Meter - CPL et LINKY (10kHz-1MHz)

Line EMI Meter

Nouveau

Line EMI Meter - Mesureur perturbations électromagnétiques réseau "Dirty Electricity" - harmoniques CPL et LINKY (10kHz-1MHz). Mesure les perturbations électriques "électricité sale" sur le réseau 230V. Equipé d'un afficheur couleur avec bargraph et d'une fonction de détection sonore.

Plus de détails

en stock

189,90 €

Ajouter à ma liste

En savoir plus

Line EMI Meter (Mesureur des perturbations électromagnétiques réseau) -  CPL et LINKY (10kHz-1MHz)

Le DeTekta ayant bénéficié d'un franc succès auprès du public, nous rencontrons actuellement des difficultés d'approvisionnement sur ce produit. Le Line EMI Meter d'Alphalabs est le même appareil avec des composants identiques, issu du même fabricant, hormis la fonction pourcentage de réduction générée par l'installation de filtres remplacée par un bargraph pratique indiquant le niveau de pollution de votre réseau par la "Dirty Electricity". Il possède en outre une fonction de mesure de la tension efficace du réseau également en temps réel.

Le Line EMI Meter d'Alphalabs est un appareil efficace pour :

  • Evaluer le niveau d'électricité sale sur votre réseau domestique.
  • Identifier les sources de pollution réseau et les appareils perturbateurs.
  • Mesurer la tension du réseau et observer ses fluctuations.
  • S'assurer de l'efficacité des filtres installés.

Le Line EMI Meter ou Dirty Electricity Meter est utilisé pour mesurer (en millivolts) le niveau de pollution électrique de 10 kHz à plus de 1 MHz .

Il possède une fonction de démodulation acoustique qui vous permet d’entendre la signature sonore des ondes de tension du réseau. (Nota: cette fonction n'est pas désactivable).

Il est équipé d'un afficheur couleur avec 3 indications:

  • Bargraph du niveau de pollution sur votre réseau.
  • Niveau de pollution mesuré en mV en instantané.
  • Tension efficace VAC sur votre réseau.

Le Line EMI Meter a été conçu pour faciliter et optimiser l'installation des filtres secteur DE2. Il est utilisable sans restrictions avec les autres types de filtres secteur du marché et pour tous les réseaux électriques monophasés 230V / 50Hz.

Les compteurs Linky injectent dans le réseau électrique des fréquences variables et par impulsions de plusieurs dizaines de KHz. Cet appareil permet de mettre en évidence les impulsions électriques du Linky, leur périodicité et leur intensité (son+mesures).

Pour un fonctionnement optimal, nous conseillons d'installer au minimum 3 filtres sur un réseau pollué pour une action combinée et une répartition des courants évacués par les filtres (vers le neutre).

Il est également intéressant d'en placer à proximité des appareil identifiés comme "générateurs de pollutions électriques réseau." (Voir liste ci-dessous "*" )

Fonctionnement du Line EMI Meter :
Il vous suffit de brancher l'appareil dans une prise de courant pour commencer vos mesures.

Pour des explications détaillées, vous référer au mode d'emploi disponible au téléchargement en bas de page.

Interprétation des niveaux de pollution mesurés en mV :
Les valeurs ne devraient pas excéder
100 mV.

Au dessus de 100 mV, il est nécessaire d'installer des filtres DE2 (ou Stetzeriser) ou Zen Protect (notamment si la perturbation est d'origine extérieure à l'habitat ou liée à l'installation de panneaux photovoltaïques) selon la source identifiée pour atteindre les valeurs recommandées.

Il est possible à l'aide de ce détecteur de déterminer et de réduire le nombre d'appareils à forte pollution électrique utilisés à domicile, et ainsi de limiter le nombre de filtres à installer pour atteindre les valeurs souhaitées. Dans l'idéal, il s'avère toujours préférable de supprimer la cause que de la corriger.

Caractéristiques techniques :
- Tension d’utilisation : 85-250VAC (50/60Hz).
- Plage de mesure : 0-1999 mVAC
- Plage de fréquences mesurables : 10 kHz à 1 MHz
- Précision : +/- 5% @ 1MHz; de +5% @ 10kHz à -50% @ 10MHz
- Dimensions: 132 x 91 x 41 mm
- Poids : 185 gr
- Garantie : 1 an

- Fabriqué aux USA.
- Livré avec un cordon interchangeable de 2 mètres.

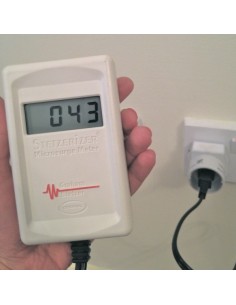

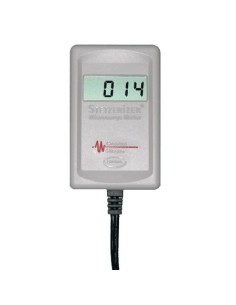

Note importante : Les réseaux internet dLAN par courants porteurs CPL envoient des signaux radiofréquences sur toute votre installation électrique. Il est donc important de les débrancher la nuit pour éviter des perturbations électriques supplémentaires sur votre réseau domestique. Ces signaux sont faibles en comparaison des signaux WiFi (ou wLAN) mais sont potentiellement perturbateurs pour des personnes électro-sensibles. Les réseaux internet dLAN utilisent des fréquences allant de 150kHz à plusieurs centaines de MHz et ces signaux de « mode commun » ne sont pas détectés par le Line EMI Meter ni par le micro-surge meter de Stetzerizer.

Les nouveaux CPL à haut débit (MIMO) qui utilisent la terre pour transmettre des données sont eux à proscrire sans exception, car ils polluent en fréquences pulsées l'ensemble des appareils reliés à la terre.

Liste d'appareils générateurs de perturbations électromagnétiques conduites sur le réseau :

  • Les compteurs communicants CPL (type Linky).
  • Les onduleurs pour panneaux photovoltaïques et pour l'informatique (produisent énormément d'harmoniques).
  • Les alimentations à découpage ou transformateurs électroniques type chargeurs (téléphone, tablette, PC, TV, Box,...)
  • les appareils électriques communs : TV LCD, LED, plasma, écran ordinateur...
  • Les variateurs d'intensité lumineuses: télévariateurs, gradateurs,...
  • Les appareils électroménagers: aspirateur, plaque à induction, four
  • Les lignes de distribution du courant électriques qui véhiculent beaucoup de fréquences, surtensions, phénomènes transitoires, etc.
  • Les adaptateurs "CPL" (courant porteur en ligne) utilisés pour créer un réseau internet au travers du courant électrique.
  • L'influence des appareils utilisés dans le voisinage (les installations électriques d'un quartier s'influencent mutuellement)
  • Les transformateurs électroniques des lampes basse consommation (fluocompactes, etc...), les néons.
  • Les installations industrielles : variateurs pour moteurs, fours à arc, machines diverses...

Pour aller plus loin : Les pollutions électriques du réseau par "l'électricité sale"

Le terme "électricité sale" vient du nom anglais (Dirty Electricity), elle est produite par une grande quantité d'appareils électriques, et davantage depuis l'apparition de l'électronique moderne et des transformateurs à composants électroniques en lieu et place des bobinages (lourds, qui généraient de leur côté beaucoup de champ magnétique).

Les mesureurs Line EMI Meter sont robustes et faciles à utiliser par des non techniciens. Ils sont conçus pour mesurer les perturbations électromagnétiques conduites dans les installations électriques de 10kHz à 1MHz. Ces perturbations électromagnétiques sont ensuite rayonnées par tous les circuits électriques et appareils de la maison non blindés.

Les fréquences dans la bande du kilohertz sont souvent identifiées comme préjudiciables pour la santé humaine. C'est la partie rayonnée de l'électricité sale qui est de nature à impacter l'organisme. De cette manière, en réduisant la proportion d'électricité sale conduite dans le réseau, on réduit en proportion la quantité d'énergie rayonnée dans ces bandes de fréquences.

Dès que l'on s'approche d'un circuit sous tension dans un mur ou au sol, d'une lampe , d'un appareil électrique, on est immédiatement en contact avec cette pollution électrique rayonnée.

Le type de modulation (impulsion et fréquence) agressif pour l'organisme de certains signaux CPL comme le Linky doit être pris en compte dans l'évaluation des pollution électriques. La valeur des pics de tension du Linky bien que non permanents mais réguliers doit être prise en compte et relevée.

Comme pour la fréquence 50 Hz du réseau, le couplage avec le corps se fait principalement de manière capacitive, créant une tension induite alternative dans celui-ci à des fréquences diverses (50 Hz + hautes fréquences transitoires dans la bande du kilohertz).

                                                                      ---------------------------------

Chez geotellurique.fr, vous bénéficiez d'un service de qualité (par téléphone ou par mail) pour vous accompagner et vous conseiller dans le choix et l'utilisation de nos produits. Nous sommes à vos côtés pour rechercher et vous proposer les meilleures solutions de protection contre les champs électromagnétiques artificiels.
